Композиция для диэлектрических материалов

Композиция для диэлектрических материалов

Иллюстрации

Показать все

Реферат



с

°: Г

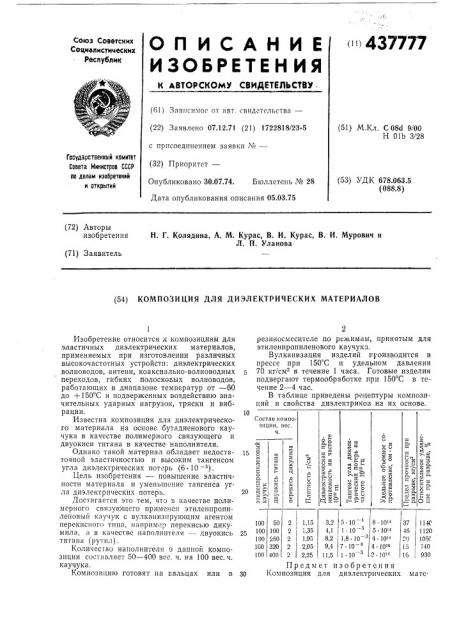

О П И С А Н И Е «437777

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Завпсимос от авт. свидетельства— (22) Заявлено 07.12.71 (21) 1722818/23-5 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 30.07.74. Бюллетень № 28

Дата опубликования описания 05.03.75 (51) М.Кл. С 08с1 9/00

Н Olb 3/28

Государственный комитет

Совета Министрав СССР на делам изобретений и вткрытий (53) УДК 678.063.5 (088.8) (72) Авторы изобретения

Н. Г. Колядина, А. М. Курас, В. И. Курас, В. И. Мурович и

Л. П, Уланова (71) Заявитель (54) КОМПОЗИЦИЯ ДЛЯ ДИЭЛЕКТРИЧЕСКИХ МАТЕРИАЛОВ

Состав к зиции, Ч. омповес. о

v v

2 о х

Я И

Й о д

1о х о х х о дх о о :(д х х х о о

cd о х

a) д о о. д са д д х д о

î= ссс о

„о х о

&» х х

Х cd о до е. о х о с х

< о хо о 1 хо

Х cd

Ю б) д о

GJ

cd O V

go

С» хЙ х охо хое

vvO . х ххо д х -х эх д х о х

Ы х о о х о х

15 о 4 о о с о х о х о х о д о. о Cd

cd с» д

v х о д о о.

20

8 1014

5. 10 "

4 10"

4 10

3-1014

5..10

1,8. 1О

7 10

3,2

4,1

8,2

9,4

1 1,5

2 1,15

2 135

37

46

11 К

105С

930

400

1G0

1ОО

2 1,95

2 2,05

2,25

1

Изобретение относится к композициям для эластичных диэлектрических материалов, применяемых при изготовлении различных высокочастотных устройств: диэлектрических волноводов, антенн, коаксиально-волноводных переходов, гибких полосковых волноводов, работающих в диапазоне температур от — 60 до +150 С и подверженных воздействию значительных ударных нагрузок, тряски и вибрации.

Известна композиция для диэлектрического материала на основе бутадиенового каучука в качестве полимерного связующего и двуокиси титана в качестве наполнителя.

Однако такой материал обладает недостаточной эластичностью и высоким тангенсом угла диэлектрических потерь (6 ° 10 — з).

Цель изобретения — повышение эластичности материала и уменьшение тангенса угла диэлектрических потерь.

Достигается это тем, что в качестве полимерного связующего применен этиленпропиленовый каучук с вулканизирующим агентом перекисного типа, наприм р перекисью дикумила, и в качестве ныполнптеля — двуокись титаны (рутил).

Количество наполнителя в даннои композиции составляет 50 †4 вес. ч. на 100 вес. ч. каучука.

Композицию готовят на вальцах или в резиносмесителе по режимам, принять1м для этиленпропиленового каучука.

Вулканизация изделий производится в прессе при 150 С и удельном давлении

70 кг/см в течение 1 часа. Готовые изделия подвергают термообработке при 150 С в течение 2 — 4 час.

В таблице приведены рецептуры композиций и свойства диэлектриков на их основе.

Предмет изобретения

Композиция для диэлектрических матс437777

Составитель Г. Мншензнакова

Техред Г. Васильева

Корректор, О. Тюрина

Редактор Е, Дайч

Заказ Ча 6379 Изд. М Р363 Тираж 565 Подписное

ЦНИИИИ Государственного комитета Совета Министров СССР но делам изобретений и открытий

51осква, Ж-35, Раушская наб., д. 4/5

blOT, Загорский цех

pHa aors, содержащая синтетический saysyK H двуокись титана, отличающаяся тем, что, с целью повышения эластичности и уменьшения таигенса угча диэлектрических потерь, применен этиленпропиленовый каучук с вулканизирующим агентом перекисного типа при следующем соотношении компонентов, вес. ч.:

Этиленпропиленовый каучук 100

Булкаиизирующий агент 2 — 3

5 Двуокись титана 50 — 400
