Торцовое уплотнение вала высокооборотных машин

Торцовое уплотнение вала высокооборотных машин

Иллюстрации

Показать все

Реферат



00 437866

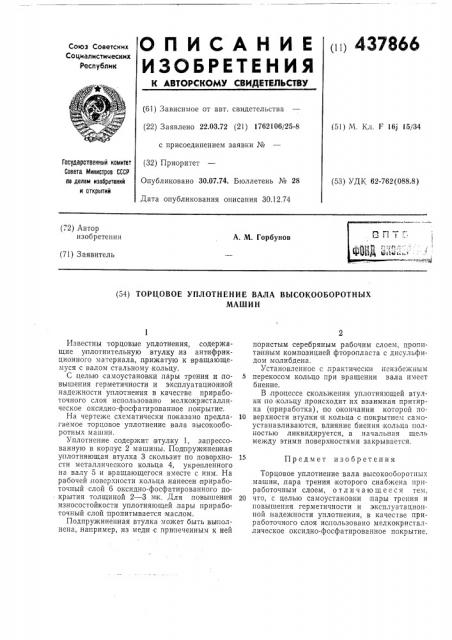

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 22,03.72 (21) 1762106/25-8 с присоединением заявки № (32) Приоритет

Опубликовано 30.07.74. Бюллетень № 28

Дата опубликования описания 30.12.74 (51) М. Кл. Г 16j 15/34

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 62-762(088 8) (2) Автор изобретения

А. М. Горбунов (71) 3 аявитель (54) ТОРЦОВОЕ УПЛОТНЕНИЕ ВАЛА ВЫСОКООБОРОТНЫХ

МАШИН

Предмет изобретения

Известны торцовые уплотнения, содержащие уплотнительную втулку из антифрикционного материала, .прижатую к вращающемуся с валом стальному кольцу.

С целью самоустановки пары трения и повышения герметичности и эксплуатационной надежности уплотнения в качестве приработочного слоя использовано мелкокристаллическое оксидно-фосфатированное покрытие;

На чертеже схематически показано предлагаемое торцовое уплотнение вала высокооборотных машин.

Уплотнение содержит втулку 1, запрессованную в корпус 2 машины. Поднружиненная уплотняющая втулка 3 скользит по поверхности металлического кольца 4, укрепленного на валу 5 и вращающегося вместе с ним. На рабочей:поверхности кольца нанесен приработочный слой 6 оксидно-фосфатированного покрытия толщиной 2 — 3 мк, Для повышения износостой кости уплотняющей .пары приработочный, слой пропитывается маслом.

Подпружиненная втулка может быть выполнена, например, из меди с припеченным к ней пористым серебряным рабочим слоем, пропитанным композицией фторопласта с дисульфидом молибдена.

Установленное с,практичес1си неизбежным

5 перекосом кольцо при вращении вала имеет биение.

В,процессе скольжения уплотняющей втулки:по кольцу происходит их взаимная притирка (приработка), по окончании которой по10 верхности втулки;и кольца с покрытием самоустанавливаются, влияние биения кольца полностью ликвидируется, а начальная щель между этими поверхностями закрывается.

Торцовое уплотнение вала высокооборотных машин, .пара трения которого снабжена приработочным слоем, отличающееся тем, 20 что, с целью самоустановки:пары трения и повышения герметичности и эксплуатационной надежности уплотнения, в качестве приработочного слоя использовано мелкокристаллическое оксидно-фосфатированное покрытие.

437866

Составитель В. Аношко

Редактор Л. Ксенофонтова . Техред Т. Курилко

Корректор Л. Царькова

Типография, пр. Сапунова, 2

Заказ 3518/15 Изд. Кз 1874 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
