Реферат

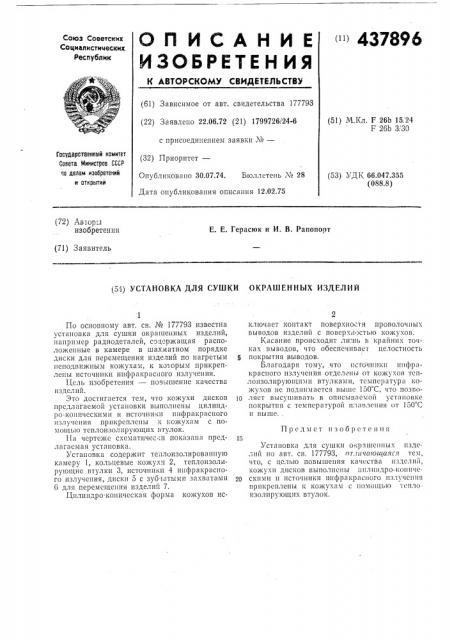

1"i 437896

Оп ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик (61) Зависимое от авт. свидетельства 177793 (22) Заявлено 22.06.72 (21) 1799726i24-6 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 30.07.74. Бюллетень ¹ 28

Дата опубликования описания 12.02.75 (51) М.Кл. Г 26b 15, 24

F 26Ь 3, 30

Гасударственный камитет

Савета Министрав СССР ча делам изобретений и аткрытий (53) УДК 66.047.355 (088.8) (72) Лв1орье изобретения

Е. E. Герасюк и И. В. Рапопорт (71) Заявитель (54) УСТАНОВКА ДЛЯ СУШКИ ОКРАШЕННЫХ ИЗДЕЛИЙ

Предмет нзобjlc! Tåïè÷

По основному авт. св. № 177793 известна установка для сушки окрашенных изделий, например радиодеталей, содержащая расположенные в камере в шахматном порядке диски для перемещения изделий по нагретым неподвижным кожухам, к которым прикреплены источники инфракрасного излучения.

Цель изобретения — повьннение качества изделий.

Это достигается тем, что кожухи дисков предлагаемой установки выполнены цилиндро-коническими н источни:.<и инфракрасного излучения прикреплены к 1<ожухям с no AIOIJl,ÛO ТСПЛОИЗО.т1ИР IOIIIH. < Е!ТX ЛОК

1 IH чертсжс схс\1атичсс II покеlзан1! Предлагаемая установка.

Установка содержит теплоизолированпую камеру 1, кольцевые козкухи 2, теплоизолирующис втулки 3, источники 4 инфракрасного излучения, диски 5 с зуб1атыми захватамн

G для перемещения изделеш 7.

Ц11линдро-коническая форма кожухов исключает контакт поверхно ти проволочных выводов изделий с повсрхностью кожухов.

Касание происходит лишь в крайних точках выводов, что обеспечивает целостность

0 п01<Ръ|тия Вь1ВОДОВ.

Благодаря тому, .что источники ннфра1

Установка для сушки окрашенных нздс;,lIé IIo авт. св. 177793, огл11чсношаясл тем, что, с целhlo повышения качества изделий, кожухи дисков выполнены пнлиндро-коннчс20 скнмн и исто !ники инфракрасного нзл чсння прикреплены к кожухам с помощью тепло изолирующих втулок, 437896

Составитель В. Вакор

Тех ред Т. Курил ко

Корректор В. Кочкарева

Редактор Л. Ксенофонтова

Подписное

МОТ, Загорский цех

Заказ 6377 Изд, Хо 1862 Тираж 678

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я(-35, Раушская наб., д. 4/5
