Реферат



етент,o s ох ич .„„щв, ибдиотене ЩД

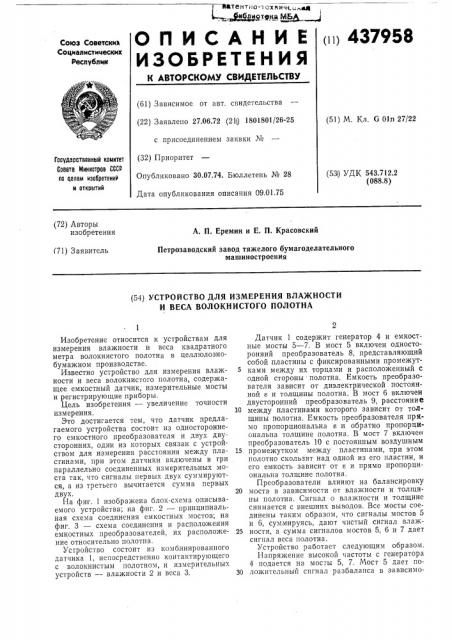

О П И С А Н И Е (11) 437958

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 27.06.72 (2Щ 1801801/26-25 с присоединением заявки ¹ (32) Приоритет

Опубликовано 30.07.74. Бюллетень № 28

Дата опубликования описания 09.01.75 (51) М. Кл. G 01n 27/22

Гасударственный комитет

Совета Министров СССР па цепам изааретений и открытий (53) УДК 543.712.2 (088.8) (72) Авторы изобретения

А. П. Еремин и Е. П. Красовский (7l) Заявитель

Петрозаводский завод тяжелого бумагоделательного машиностроения (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВЛАЖНОСТИ

И ВЕСА ВОЛОКНИСТОГО ПОЛОТНА

Изобретение относится к устройствам для измерения влажности и веса квадратного метра волокнистого полотна в целлюлознобумажном производстве.

Известно устройство для измерения влажности и веса волокнистого полотна, содержащее емкостный датчик, измерительные мосты и регистрирующие приборы.

Цель изобретения — увеличение точности измерения.

Это достигается тем, что датчик предлагаемого устройства состоит из одностороннего емкостного преобразователя и двух двусторонних, один из которых связан с устройством для измерения расстояния между пластинами, при этом датчики включены в три параллельно соединенных измерительных моста так, что сигналы первых двух суммируются, а из третьего вычитается сумма первых двух.

На фиг. 1 изображена блок-схема описываемого устройства; на фиг, 2 — принципиальная схема соединения емкостных мостов; на фиг. 3 — схема соединения и расположения емкостных преобразователей, их расположение относительно полотна.

Устройство состоит из комбинированного датчика 1, непосредственно контактирующего с волокнистым полотном, и измерительных устройств — влажности 2 и веса 3.

Датчик 1 содержит генератор 4 и емкостные мосты 5 — 7. В мост 5 включен односторонний преобразователь 8, представляющий собой пластины с фиксированными промежут5 ками между их торцами и расположенный с одной стороны полотна. Емкость преобразователя зависит от диэлектрической постоянной е и толщины полотна. В мост 6 включен двусторонний преобразователь 9, расстояние

10 между пластинами которого зависит от толщины полотна. Емкость преобразователя прямо пропорциональна е и обратно пропорциональна толщине полотна, В мост 7 включен преобразователь 10 с постоянным воздушным

15 промежутком между пластинами, при этом полотно скользит над одной из его пластин, и

его емкость зависит от е и прямо пропорциональна толщине полотна.

Преобразователи влияют на балансировку

20 моста в зависимости от влажности и толщины полотна. Сигнал о влажности и толщине снимается с внешних выводов. Все мосты соединены таким образом, что сигналы мостов 5 и б, суммируясь, дают чистый сигнал влаж25 ности, а сумма сигналов мостов 5, 6 и 7 дает сигнал веса полотна.

Устройство работает следующим образом.

Напряжение высокой частоты с генератора

4 подается на мосты 5, 7. Мост 5 дает по30 ложительный сигнал разбаланса в зависимо437958

Предмет изобретения

9иг.х

Составитель Н. Золотухина

Техред 3. Тараненко Корректор Н. Лебедева

Редактор Т. Горячева

Заказ 3582/13 Изд. № 1877 Тираж 651 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 сти от влажности и веса движущегося полотна, а мост 6 — отрицательный сигнал разбаланса в зависимости от веса. Суммируясь, сигналы от мостов 5 и 6 дают общий сигнал влажности. В сигнал разбаланса моста 7 вводится коррекция по абсолютной влажности.

Устройство для измерения влажности и веса волокнистого полотна, содержащее емкосгный датчик, измерительные мосты и регистрирующие приборы, о т л и ч а ю щ е е с я тем, что, с целью увеличения точности измерения, датчик состоит из одностороннего емкостного преобразователя и двух двусторонних, один из которых связан с устройством для измерения расстояния между пластинами, при этом датчики включены в три параллельно соединенных измерительных моста так, что сигналы первых двух суммируются, а из третьего вычитается сумма первых двух.
