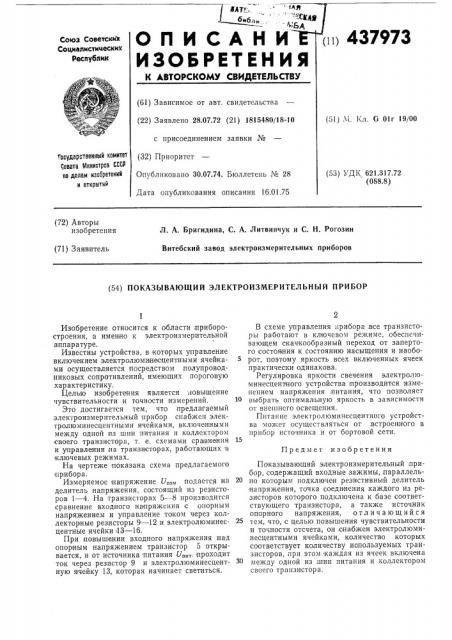

ЙМ- ., гибл,, ОПИСАН

ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛЬ

Союз Советски о

Социалистических

Респубпик (61) Зависимое от авт. свидетельств (22) Заявлено 28.07.72 (21) 1815480/ с присоединением заявки № (32) Приоритет

Опубликовано 30.07.74. Бюллетень М

Дата опубликования описания 16.0

Гасударственный комитет

Совета в1иниотров СССР по делам ивооретеиий и открытий (72) Авторы изобретения

Л. A. Бригидина, С. A. Литвинчук и С. Н. Рогозин

Витебский завод электроизмерительных приборов (71) Заявитель (54) ПОКАЗЫВАЮЩИЙ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЙ ПРИБОР

Предмет изобретения

Изобретение относится к области приборостроения, а именно к электроизмерительной а ппаратуре.

Известны устройства, в которых управление включением электролюминесцентными ячейками осуществляется посредством полупроводниковых сопротивлений, имеющих пороговую характеристику.

Целью изобретения является повышение чувствительности и точности измерений.

Это достигается тем, что .предла|гаемый электроизмерительный прибор снабжен электролюминесцентными ячейками, включенными между одной из шин питания и коллектором своего транзистора, т. е. схемами сра вне ння и управления на транзисторах, работающих в ключевых режимах.

На чертеже показана схема предлагаемого прибора.

Измеряемое напряжение U„„,, подается на делитель напряжения, состоящий из резисторов 1 — 4. На транзисторах 5--8 производится сравнение входного на пряжения с опорным напряжением и управление током через коллектор ные резисторы 9 — 12 и электролюминесцентные ячейки il3 — 16.

При повышении входного напряжения над опор|ным напряжением транзистор 5 открывается, и от источника питания U„„„„. проходит ток через резистор 9 и электролюминесцентную ячейку 13, которая начинает светиться.

В схеме управления прибора,все транзисторы работают в ключевом режиме, обеспечивающем скачкообразный переход от запертого состояния к состоянию насыщения и наоборот, поэтому яркость всех включенных ячеек практически одинакова.

Регулировка яркости свечения электролюминесценгного устройства производится изменением напряжения питания, что позволяет выбрать оптимальную яркость в зависимости от внепшего освещения.

Питание электролюминесцентного устройства может осуществляться от,встроенного в прибор источника и от бортовой сети.

Показывающий электроизмерительный прибор, содержащий входные зажимы,,параллель2о по которым подключен резистивный делитель напряжения, точка соединения каждого из резисторов которого подключена к базе соответствующего транзистора, а также источник опорного напряжения, отличающийся тем, что, с целью повышения чувствительности и точности отсчета, он снабжен электролюминесцентными ячейками, количество которых соответствует количеству используемых транзисторов, при этом каждая из ячеек включена между одной из,шин питания и коллектором своего транзистора.

437973 7изм

Составитель В, Мусазлян

Техред 3. Тараненко

Редактор E. Караулова

Корректор Е. Кашина

Типография, пр. Сапунова, 2

Заказ 3587!14 Изд. № 1871 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5
