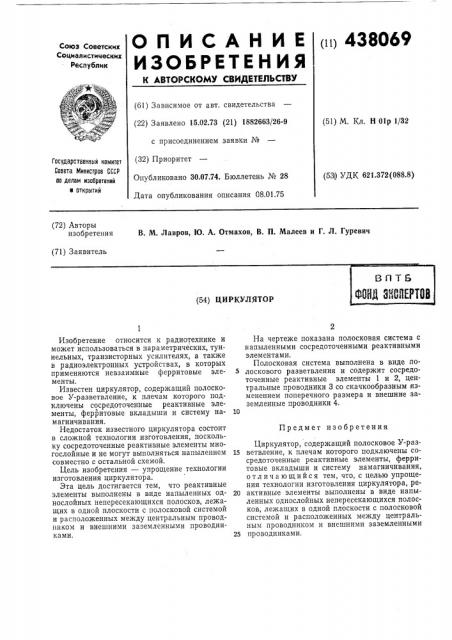

О П И С А Н И Е (и) 4380"69

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 15.02.73 (21) 1882663/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 30.07.74. Бюллетень № 28 (51) М. Кл. Н 01р 1/32

Гасударственный комитет

Савета Министров СССР аа делам изобретений в аткрытий (5З) УДК 621.372(088.8) Дата опубликования описания 08.01.75 (72) Авторы изобретения

В. М. Лавров, Ю. А. Отмахов, В. П. Малеев и Г. Л. Гуревич (71) Заявитель (54) ЦИРКУЛЯТОР

Предмет изобретения

Изобретение относится к радиотехнике и может использоваться в параметрических, туннельных, транзисторных усилителях, а также в радиоэлектронных устройствах, в которых применяются невзаимные ферритовые элементы.

Известен циркулятор, содержащий полосковое У-разветвление, к плечам которого подключены сосредоточенные реактивные элементы, ферритовые вкладыши и систему намагничивания, Недостаток известного циркулятора состоит в сложной технологии изготовления, поскольку сосредоточенные реактивные элементы многослойные и не могут выполняться напылением совместно с остальной схемой.

Цель изобретения — упрощение технологии изготовления циркулятора.

Эта цель достигается тем, что реактивные элементы выполнены в виде напыленных однослойных непересекающихся полоскав, лежащих в одной плоскости с полосковой системой и расположенных между центральным проводником и внешними заземленными проводниками, На чертеже показана полосковая система с напыленными сосредоточенными реактивными элементами.

Полосковая система выполнена в виде полоскового разветвления и содержит сосредоточенные реактивные элементы 1 и 2, центральные проводники 3 со скачкообразным изменением поперечного размера и внешние заземленные проводники 4.

Циркулятор, содержащий полосковое У-раз15 ветвление, к плечам которого подключены сосредоточенные реактивные элементы, ферритовые вкладыши и систему намагничивания, о тл и ч а ю щи и с я тем, что, с целью упрощения технологии изготовления циркулятора, ре20 активные элементы выполнены в виде напыленных однослойных непересекающихся полосков, лежащих в одной плоскости с полосковой системой и расположенных между центральным проводником и внешними заземленными

25 проводниками.

438069

Составитель Л. Слащинина

Техред А. Камышникова Корректор Е. Рогайлина

Редактор М. Бычкова

Типография, пр. Сапунова, 2

Заказ 3511/17 Изд. № 1882 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4!5
