оеооюзн;) f яГ) ем ; о-; . х;.::.охи:,.

) о и и е.м и

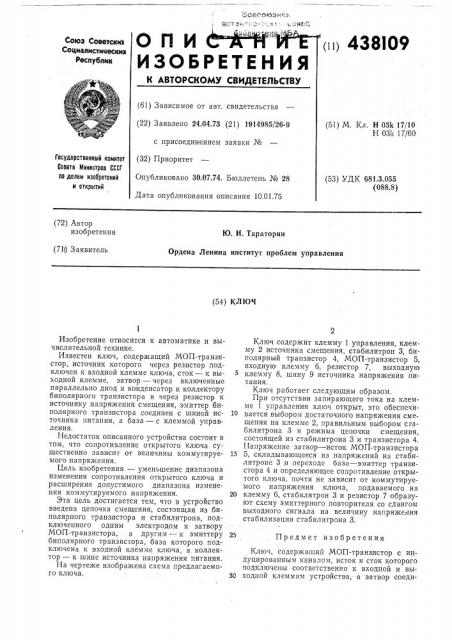

ИЗОБРЕТЕ

00 438109

Союз СоаетскиЪ

Сециалистимескизт

Республик

К АВТОРСКОМУ СВИДЕТЕ (61) Зависимое от авт. свидетельств (22) Заявлено 24.04.73 (21) 1914985 с присоединением заявки № (32) Приоритет

Опубликовано 30.07.74. Бюллетень K

Дата опубликования описания 10.01 (51) М. Кл. Н 03k 17/10

Н 03k 17/60

Государственный комитет

Совета Министров СССГ по делам изобретений н открытий (53) ДК 681.3.055 (088.8) (72) Автор изобретения

Ю. И. Тараторин

Ордена Ленина институт проблем управления (71 ) Заявитель (54) КЛЮЧ

Ключ содержит клемму 1 управления, клемму 2 источника смещения, стабилитрон 3, биполярный транзистор 4, МОП-транзистор 5, входную клемму 6, резистор 7, выходную клемму 8, шину 9 источника напряжения питания.

Ключ работает следующим образом.

При отсутствии запирающего тока на клемме 1 управления ключ открыт, это обеспечивается выбором достаточного напряжения смещения на клемме 2, правильным выбором сгабилитрона 3 и режима цепочки смещения, состоящей из стабилитрона 3 и транзистора 4.

Напряжение затвор — исток МОП-транзистора

5, складывающееся из напряжений на стабилитроне 3 и переходе база — эмиттер транзистора 4 и определяющее сопротивление открытого ключа, почти не зависит от коммутируемого напряжения ключа, подаваемого на клемму 6, стабилитрон 3 и резистор 7 образуют схему эмиттерного повторителя со сдвигом выходного сигнала на величину напряжения стабилизации стабилитрона 3.

Ключ, содержащии МОП-транзистор с индуцированным каналом, исток и сток которого подключены соответственно к входной и выходной клеммам устройства, а затвор соедиИзобретение относится к автоматике и вычислительной технике.

Известен ключ, содержащий МОП-транзистор, источник которого через резистор подключен к входной клемме ключа, сток — к вы- 5 ходной клемме, затвор — через включенные параллельно диод и конденсатор к коллектору биполярного транзистора и через резистор к источнику напряжения смещения, эмиттер биполярного транзистора соединен с шиной ис- 10 точника питания, а база — с клеммой управления.

Недостаток описанного устройства состоит в том, что сопротивление открытого ключа существенно зависит от величины коммутируе- 15 мого напряжения.

1Яель изобретения — уменьшение диапазона изменения сопротивления открытого ключа и расширение допустимого диапазона изменения коммутируемого напряжения. 20

Эта цель достигается тем, что в устройство введена цепочка смещения, состоящая из биполярного транзистора и стабилитрона, подключенного одним электродом к затворуМОП-транзистора, - а другим — к эмиттеру 25 биполярного транзистора, база которого подключена к входной клемме ключа, а коллектор — к шине источника напряжения питания.

На чертеже изображена схема предлагаемого ключа. 30

Предмет изобретения

438109

Составитель В. Чачанидзе

Техред 3. Тараненко

Корректор Т. Хворова

Редактор М. Бычкова

Заказ 3585/5 Изд. № 1845 Тираж 811 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 нен с клеммой управления и через резистор— с клеммой источника смещения, о т л и ч а юшийся тем, что, с целью уменьшения диапазона изменения сопротивления открытого ключа и расширения допустимого диапазона изменения коммутируемого напряжения, в устройство введена цепочка смещения, состоящая из биполярного транзистора и стабилитрона, подключенного одним электродом к затвору МОП-транзистора, а другим — к эмиттеру биполярного транзистора, база которого подключена к входной клемме ключа, а коллектор — к шине источника напряжения питания.
