J4 43826

Класа 79а, 2 „

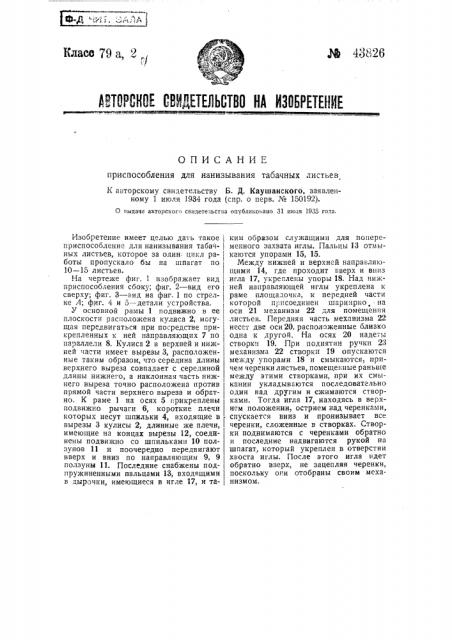

АВТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для нанизывания табачных листьев

К авторскому свидетельству Б. Д. Каушанского, заявленному 1 июля 1934 года (спр. о перв. № 150192).

0 выдаче авторского свидете льства опубликовано 31 июля 1935 гола.

Изобретение имеет целью дать такое приспособление для нанизывания табачных листьев, которое за один. цикл работы пропускало бы на шпагат по

10 — 15 листьев.

На чертеже фиг. 1 изображает вид приспособления сбоку; фиг. 2 †в его сверху; фиг. 3 — внд на фиг. 1 по стрелке А; фиг. 4 и 5--детали устройства.

У основной ра лы 1 подвижно в ее плоскости расположена кулиса 2, могущая передвигаться при посредстве прикрепленных к ней направляющих 7 по параллели 8. Кулиса 2 в верхней и нижней части имеет вырезы 3, расположенные таким образом, что середина длины верхнего выреза совпадает с серединой длины нижнего, а наклонная часть нижнего выреза точно расположена против прямой части верхнего выреза и обратно. К раме 1 на осях 5 r.ðèêðåïëåíû подвижно рычаги 6, короткие плечи которых несут шпильки 4, входящие в вырезы 3 кулисы 2, длинные же плечи, имеющие на концах вырезы 12, соединены подвижно со шпильками 10 ползунов 11 и поочередно передвигают вверх и вниз по направляющим 9, 9 ползуны 11. Последние снабжены подпружиненными пальцами 13, входящими в дырочки, имеющиеся в игле 17, и та ким образом служащими для попере менного захвата иглы. Пальцы 13 отмы каются упорами 15, 1S. !

Между нижней и верхней направляющими 14, где проходит вверх и вниз игла 17, укреплены упоры 18. Над нижней направляющей иглы укреплена к раме площадочка, к передней части ! которой присоединен шарнирно - па оси 21 механизм 22 для помещения листьев. Передняя часть механизма 22 ! несет две оси 20, расположенные близко одна к другой. На осях 20 надеты створки 19. При поднятии ручки 23 механизма 22 створки 19 опускаются между упорами 18 и смыкаются, причем черенки листьев, помещенные раньше между этими створками, при их смыкании укладываются последовательно один над другим и сжимаются створками. Тогда игла 17, находясь в верхнем положении, острием над черенками, спускается вниз и пронизывает все черенки, сложенные в створках. Створки поднимаются с черенками обратно и последние надвигаются рукой на шпагат, который укреплен в отверстии хвоста иглы. После этого игла идет обратно вверх, не зацепляя черенки, поскольку они отобраны своим механизмом.

При движении кулисы 2 вправо или влево рычаги 6 (верхний и нижний) своими правыми плечами двигают вверх или вниз верхний и нижний ползуны 11.

Когда верхний рычаг двигается вверх, то нижний рычаг находится в неподвижном положении и выжидает, пока верхний рычаг вернется вниз. Когда верхний рычаг придет вниз, то его замок от иглы открывается и игла нижним концом будет находиться уже в гнезде нижне1 о замка. После этого верхний рычаг остается в покое, тогда как нижний рычаг начинает итти вниз, замыкает иглу и увлекает ее с собой вниз.

Таким образом игла при работе пронизывает лежащие под ней черенки

Энсверт М. Г, Евангуаов

Редактор Н. И. Кузнецов листьев и оставляет их нанизанными на шпагате.

Предмет изо брет ения.

1. Приспособление для нанизывания табачных листьев, отличающееся применением ползунов 11, 11, снабженных подпружиненными пальцами 13, 13, служащими для попеременного захвата иглы 17, и передвигаемых по направляющим 9, 9 рычагами 6, 6 под действием кулисы 2 с вырезами 3, 3.

2. В приспособлении по п. 1 применение устройства для подачи листьев под иглу, состоящего из створок 19, 19 смыкаемых вследствие опускания их между неподвижными упорами 18. Гив. „Промиолнграф, т амбоаская 12. Зак. 3968
