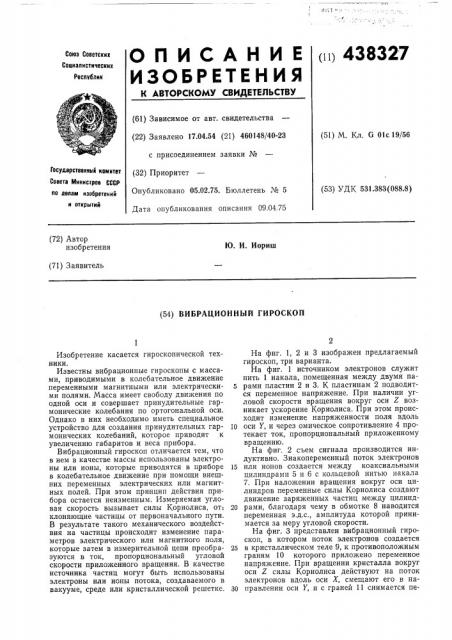

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») 438327

Союз Советских

Социалистических

Респчблии (61) Зависимое от авт. свидетельства (22) Заявлено 17.04.54 (21) 460148/40-23 с присоединением заявки № (32) Приоритет

Опубликовано 05.02.75. Бюллетень № 5

Дата опубликования описания 09.04.75 (51) М. Кл. G 01с19/56

Государственный комитет

Совета Министров СССР (53) УДК 531.383(088.8) но делам нзеоретений и открытий (72) Автор изобретения

Ю. И. Иориш (71) Заявитель (54) ВИБРАЦИОННЫЙ ГИРОСКОП

Изобретение касается гироскопической техники.

Известны вибрационные гироскопы с массами, приводимыми в колебательное движение переменными магнитными или электрическими полями. Масса имеет свободу движения по одной оси и совершает принудительные гармонические колебания по ортогональной оси.

Однако в них необходимо иметь специальное устройство для создания принудительных гармонических колебаний, которое приводит к увеличению габаритов и веса прибора.

Вибрационный гироскоп отличается тем, что в нем в качестве массы использованы электроны или ионы, которые приводятся в приборе в колебательное движение при помощи внешних переменных электрических или магнитных полей. При этом принцип действия прибора остается неизменным. Измеряемая угловая скорость вызывает силы Кориолиса, от-, клоняющие частицы от первоначального пути.

В результате такого механического воздействия на частицы происходит изменение параметров электрического или магнитного поля, которые затем в измерительной цепи преобразуются в ток, пропорциональный угловой скорости приложенного вращения. В качестве источника частиц могут быть использованы электроны или ионы потока, создаваемого в вакууме, среде или кристаллической решетке.

На фиг. 1, 2 и 3 изображен предлагаемый гироскоп, три варианта.

На фиг. 1 источником электронов служит нить 1 накала, помещенная между двумя па5 рами пластин 2 и 3. К пластинам 2 подводится переменное напряжение. При наличии угловой скорости вращения вокруг оси Z возникает ускорение Кориолиса. При этом происходит изменение напряженности поля вдоль

IO оси У, и через омическое сопротивление 4 протекает ток, пропорциональный приложенному вращению.

На фиг. 2 съем сигнала производится индуктивно. Знакопеременный поток электронов

15 или ионов создается между коаксиальными цилиндрами 5 и 6 с кольцевой нитью накала

7. При наложении вращения вокруг оси цилиндров переменные силы Кориолиса создают движение заряженных частиц между цилинд20 рами, благодаря чему в обмотке 8 наводится переменная э.д,с., амплитуда которой принимается за меру угловой скорости.

На фиг. 3 представлен вибрационный гироскоп, в котором поток электронов создается

25 в кристаллическом теле 9, к противоположным граням 10 которого приложено переменное напряжение. При вращении кристалла вокруг оси Z силы Кориолиса действуют на поток электронов вдоль оси Х, смещают его в на3о правлении оси У, и с граней 11 снимается пе438327

Предмет изобретения

Ри2. 1

Риг.. Z

Составитель А. Ульминков

Редактор Т. Горячева Техред Т. Миронова Корректор T. Добровольская

Заказ 843/2 Изд. № 429 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ременное напряжение, с, амплитудой, пропорциональной измеряемой угловой скорости.

При использовании вибрационного гироскопа, в котором в качестве массы используются электрические частицы, достигается более высокая степень точности измерения угловых скоростей за счет нечувствительности прибора к внешним механическим помехам типа вибрации и толчков.

Вибрационный гироскоп с массами, приводимыми в колебательное движение внешними

5 переменными магнитными или электрическими полями, отличающийся тем, что в качестве колеблющихся масс применены электроны или заряженные ионы.
