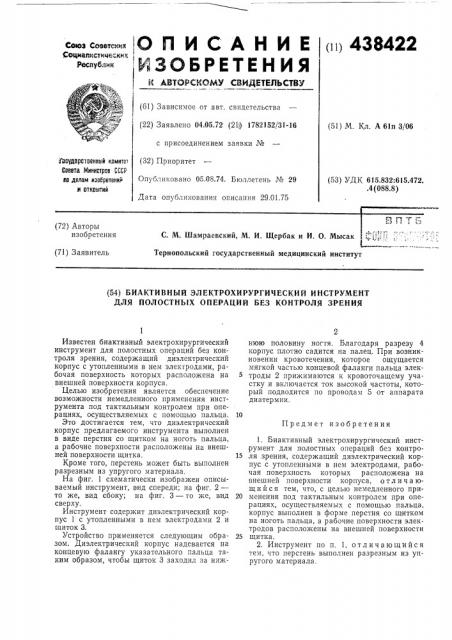

С©юэ Советеннн ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 04.05.72 (21 ) 1782152/31-16 с присоединением заявки № (32) Приоритет

Опубликовано 05.08.74. Бюллетень № 29

Дата опубликования or,èñànèÿ 29.01.75 йоударст венный комитет

Совета Министров СССР аа делам изобретений и открытий (51) М. Кл. А 61п 3/06 (53) УДК 615.832:615.472. .4 (088.8) т

Ы 1 „ З (72) Авторы изобретения

С. М. Шамраевский, М. И. Щербак н И. О. Мысак

1=

Тернопольский государственный медицинский институт (71) Заявитель (54) БИАКТИВНЫЙ ЭЛЕКТРОХИРУРГИЧЕСКИЙ ИНСТРУМЕНТ

ДЛЯ ПОЛОСТНЬ!Х ОПЕРАЦИЙ БЕЗ КОНТРОЛЯ ЗРЕНИЯ

Предмет изобретения

Известен биактивный электрохирургический инструмент для полостных операций без контроля зрения, содержащий диэлектрический корпус с утопленными в нем электродами, рабочая поверхность которых расположена на внешней поверхности корпуса.

Целью изобретения является обеспечение возможности немедленного применения инструмента под тактильным контролем при операциях, осуществляемых с помощью пальца.

Это достигается тем, что диэлектрический корпус предлагаемого инструмента выполнен в виде перстня со щитком на ноготь пальца, а рабочие поверхности расположены на внешней поверхности щитка.

Кроме того, перстень может быть выполнен разрезным из упругого материала.

На фиг. 1 схематически изображен описываемый инструмент, вид спереди; на фиг. 2— то же, вид сбоку; на фиг. 3 — то же, вид сверху.

Инструмент содержит диэлектрический корпус 1 с утопленными в нем электродами 2 и

IQHToK 3.

Устройство применяется следующим образом. Диэлектрический корпус надевается на концевую фалангу указательного пальца таким образом, чтобы щиток 3 заходил за нижнюю половину ногтя. Благодаря разрезу 4 корпус плотно садится на палец. При возникновении кровотечения, которое ощущается мягкой частью концевой фаланги пальца элек5 троды 2 прижимаются к кровоточащему участку и включается ток высокой частоты, который подводится по проводам 5 от аппарата диатермии.

1. Биактивный электрохирургический инст,румент для полостных операций без контро15 ля зрения, содержащий диэлектрический корпус с утопленными в нем электродами, рабочая поверхность которых расположена на внешней поверхности корпуса, о тл и ч а ющийся тем, что, с целью немедленного при20 менения под тактильным контролем при операциях, осуществляемых с помощью пальца, корпус выполнен в форме перстня со щитком на ноготь пальца, а рабочие поверхности электродов расположены на внешней поверхности

25 щитка.

2. Инструмент по п. 1, отличающийся тем, что перстень выполнен разрезным из упругого материала.

438422

Wuz. к Ы 7

9оог3
