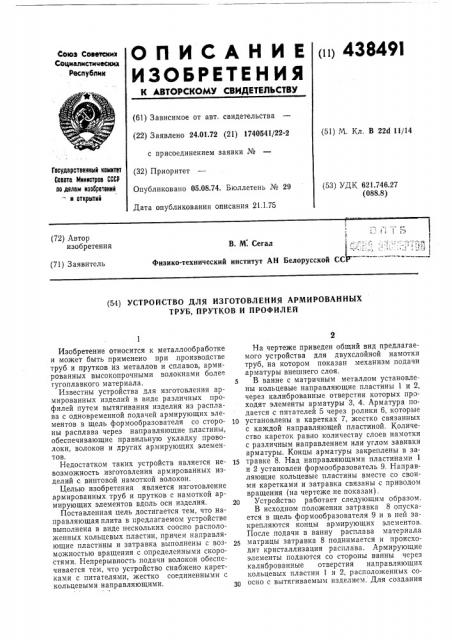

О П И С А Н И Е рц 438491

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцр алистимеских

Реслу блин (61) Зависимое от авт. свидетельства (22) Заявлено 24.01.72 (21) 1740541/22-2 (51) М. Кл. В 22d 11/14 с присоединением заявки №

Государственный комитет

Совета Министров СССР оо делам изобретений

- н открытий (32) Приоритет

Опубликовано 05.08.74. Бюллетень № 29

Дата опубликования описания 21.1,75 (53) УДК 621.746.27 (088.8) с

1..

В. М. Сегал

Физико-технический институт АН Белорусской ССР (72) Автор изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ АРМИРОВАННЫХ

ТРУБ, ПРУТКОВ И ПРОФИЛЕЙ

Изобретение относится к металлообработке и может быть применено при .производстве труб и прутков из металлов и сплавов, армированных высокопрочными волокнами более тугоплавкого материала.

Известны устройства для изготовления армированных изделий в виде различных профилей путем вытягивания изделия из расплава с одновременной подачей армирующих элементов в щель формообразователя со стороны расплава через направляющие пластины, обеспечивающие правильную укладку проволоки, волокон и других армирующих элемечтов.

Недостатком таких устройств является невозможность изготовления армированных изделий с винтовой намоткой волокон.

Целью изобретения является изготовление армированных. труб и прутков с намоткой армирующих элементов вдоль оси изделия.

Поставленная цель достигается тем, что направляющая плита в предлагаемом устройстве выполнена в виде нескольких соосно расположенных кольцевых пластин, причем направляющие пластины и затравка выполнены с возможностью вращения с определенными скоростями. Непрерывность подачи волокон обеспечивается тем, что устройство снабжено каретками с питателями, жестко соединенными с кольцевыми направляющими.

На чертеже приведен общий вид предлагаемого устройства для двухслойной намотки труб, на котором показан механизм подачи арматуры внешнего слоя.

s В ванне с матричным металлом установлены кольцевые направляющие пластины 1 и 2, через калиброванные отверстия которых проходят элементы арматуры 3, 4. Арматура подается с питателей 5 через ролики 6, которые

IO установлены в каретках 7, жестко связанных с каждой направляющей пластиной. Количество кареток равно количеству слоев намотки с различным направлением или углом завивки арматуры. Концы арматуры закреплены в за1s травке 8. Над направляющими пластинами 1 и 2 установлен формообразователь 9. Направляющие кольцевые пластины вместе со своими каретками и затравка связаны с приводом вращения (на чертеже не показан).

2р Устройство работает следующим образом.

В исходном положении затравка 8 опускается в щель формообразователя 9 и в ней закрепляются концы армирующих элементов.

После подачи в ванну расплава материала матрицы затравка 8 поднимается и происходит кристаллизация расплава. Армирующие элементы подаются со стороны ванны через калиброванные отверстия направляющих кольцевых пластин 1 и 2, расположенных соосно с вытягиваемым изделием. Для создания

438491

Предмет из о бр е тен и я

Составитель В. Сегал

Техред T. Курилко

Редактор E. Братчикова

Корректоры: В. Петрова и Е. Давыдкина

Заказ 74i10 Изд. М 163 Тираж 811 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 винтовой намотки кольцевые пластины приводятся во вращение с определенной скоростью.

Непрерывная подача волокон обеспечивается жестким соединением кольцевых направляющих пластин 1, 2 с каретками 7, несущими питатели 5.

1. Устройство для изготовления армированных труб, прутков и профилей, включающее вертикально перемещающуюся затравку, формообразователь и направляющую плиту с oi верстиями, отличающееся тем, что, с целью изготовления армированных изделий с намоткой вдоль оси изделия, направляющая

5 плита выполнена в виде нескольких соосно расположенных кольцевых пластин, причем направляющие пластины и затравка выполнена с возможностью вращения с определенными скоростями.

10 2. Устройство по п. 1, отличающееся тем, что оно снабжено каретками с питателями, жестко соединенными с кольцевыми направляющими.
