011 438539

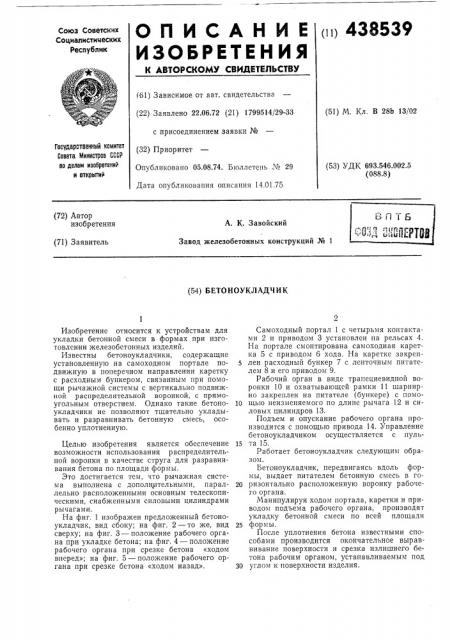

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистическик

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 22.06.72 (21) 1799514/29-33 с присоединением заявки № (32) Приоритет

Опубликовано 05.08.74. Бюллетень № 29

Дата опубликования описания 14.01.75 (51) M. Кл. В 28Ь 13/02

Государственный камитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 693.546.002.5 (088.8) (72) Автор изобретения

А. К. Завойский

Завод железобетонных конструкций № 1 (71) Заявитель (54) БЕТОНОУКЛАДЧИК

Изобретение относится к устройствам для укладки бетонной смеси в формах при изготовлении железобетонных изделий.

Известны бетоноукладчики, содержащие установленную на самоходном портале подвижную в поперечном направлении каретку с расходным бункером, связанным при помощи рычажной системы с вертикально подвижной распределительной воронкой, с прямоугольным отверстием. Однако такие бетоноукладчики не позволяют тщательно укладывать и разравнивать бетонную смесь, особенно уплотненную.

Целью изобретения является обеспечение возможности использования распределительной воронки в качестве струга для разравнивания бетона по площади формы.

Это достигается тем, что рычажная система выполнена с дополнительными, параллельно расположенными основным телескопическими, снабженными силовыми цилиндрами рычагами.

На фиг. 1 изображен предложенный бетоноукладчик, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — положение рабочего органа при укладке бетона; на фиг. 4 — положение рабочего органа при срезке бетона «ходом вперед»; на фиг. 5 — положение рабочего органа при срезке бетона «ходом назад».

Самоходный портал 1 с четырьмя контактами 2 и приводом 3 установлен на рельсах 4.

На портале смонтирована самоходная каретка 5 с приводом 6 хода. На каретке закреплен расходный бункер 7 с ленточным питателем 8 и его приводом 9.

Рабочий орган в виде трапециевидной воронки 10 и охватывающей рамки 11 шарнирно закреплен на питателе (бункере) с помо10 щью неизменяемого по длине рычага 12 и силовых цилиндров 13.

Подъем и опускание рабочего органа производится с помощью привода 14. Управление бетоноукладчиком осуществляется с пуль15 та 15.

Работает бетоноукладчик следующим образом.

Бетоноукладчик, передвигаясь вдоль формы, выдает питателем бетонную смесь в го20 ризонтально расположенную воронку рабочего органа.

Манипулируя ходом портала, каретки и приводом подъема рабочего органа, производят укладку бетонной смеси по всей площади

25 формы, После уплотнения бетона известными способами производится окончательное выравнивание поверхности и срезка излишнего бетона рабочим органом, устанавливаемым под

30 углом к поверхности изделия.

В зависимости от конфигурации формуемого изделия меняют съемную воронку.

Предмет изобретения

Бетоноукладчик, содержащий установленную на самоходном портале подвижную в поперечном направлении каретку с расходным бункером, связанным при помощи рычажной

438539 системы с вертикально подвижной распределительной воронкой, с прямоугольным отверстием, отличающийся тем, что, с целью обеспечения возможности использования распределительной воронки в качестве струга, рычажная система выполнена с дополнительными, расположенными параллельно основным телескопическими рычагами, снабженными силовыми цилиндрами.

438539 ж7

Фиг 5
