Устройство для обвязки проволокой штучных предметов

Устройство для обвязки проволокой штучных предметов

Иллюстрации

Показать все

Реферат

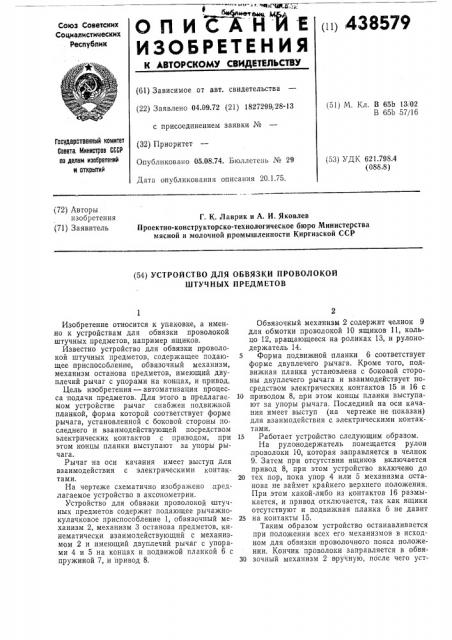

438579

Составитель А. Бражникова

Редактор Л. Гончарова Техред Т. Курилко Корректор Т. Гревцова

Заказ 3671/1 Изд. Мз 130 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ройство готово к работе в автоматическом цикле. Ящики 11 подаются при помощи рычажно-кулачкового приспособления 1 до упора 4, при достижении которого они останавливаются, предварительно утапливая подвижную планку 6. Последняя действует на контакты 15, которые замыкаются и включают устройство, после чего кольцо 12 перемещает челнок 9 вокруг ящика, обкручивая его проволокой. Затем кольцо 12 останавливается, проволочный узел скручивается, а выступающие в нем концы проволоки обрезаются. Далее выступающий упор механизма 3 останова отходит вниз, и ящики, подбираемые конвейером (на чертеже не показан), перемещаются, При этом кольцо 12 обводит челнок с проволокой вокруг ящика, совершая холостое вращение и, нажимая на переключатель

17, разворачивается на некоторый угол и, приподнимая конец проволоки, заправляет его в обвязочный механизм 2.

Одновременно в верхнее положение перемещается упор 5 механизма останова, и цикл обвязки следующего пояса повторяется.

При прекращении подачи ящиков контакгы

15 размыкаются, и устройство отключается при размыкании любого из контактов 16, т, е. оно занимает исходное положение.

5.Предмет изобр етения

1. Устройство для обвязки .проволокой штучных предметов, например ящиков, содержащее подающее приспособление, обвя10 зочный механизм,,механизм останова предметов, имеющий двуплечий рычаг с упорами на концах, и привод, отличающееся тем, что, с целью автоматизации процесса подачи предметов, рычаг снабжен подвиж ной план15 кой, форма которой соответствует форме рычага, установленной с боковой стороны,последнего и взаимодействующей посредством электрических контактов с приводом, при этом концы планки выступают за упоры ры20 чага.

2. Устройство по п. 1, отличающееся тем, что рычаг на оси качания имеет выступ для взаимодействия с электрическими контактами.
