Ящичный поддон
Иллюстрации
Реферат
в
ЙА Г л У Я библиотек@ ь,ЬА

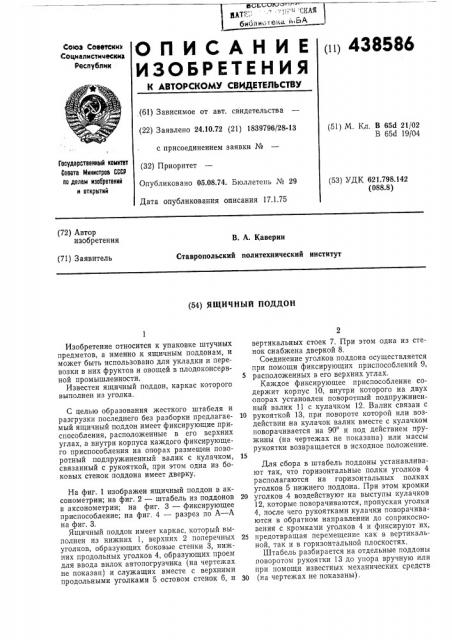

ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (
Союз Советскии
Социалистически»
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 24.10.72 (21) 1839796/28-13 с присоединением заявки № (32) Приоритет
Опубликовано 05.08.74. Бюллетень № 29
Дата опубликования описания 17.1.75 (51) M. Кл. В 656 21/02
В 65d 19/04
Государственный комитет
Совета Министров СССР по делам изобретений н открытий (53) УДК 621.798.142 (088.8) (72) Автор изобретения
В. А. Каверин
Ставропольский политехнический институт (71) Заявитель (54) ЯШИЧНЫЙ ПОДДОН
Изобретение относится к упаковке штучных предметов, а именно к ящичным поддонам, и может быть использовано для укладки и перевозки в них фруктов и овощей в плодоконсервной промышленности.
Известен ящичный поддон, каркас которого выполнен из уголка.
С целью образования жесткого штабеля и разгрузки последнего без разборки предлагаемый ящичный поддон имеет фиксирующие приспособления, расположенные в его верхних углах, а внутри корпуса каждого фиксирующего приспособления на опорах размещен поворотный подпружиненный валик с кулачком, связанный с рукояткой, при этом одна из боковых стенок поддона имеет дверку.
На фиг. 1 изображен ящичный поддон в аксонометрии; на фиг. 2 — штабель из поддонов в аксонометрии; на фиг. 3 — фиксирующее приспособление; на фиг. 4 — разрез по А — А на фиг. 3.
Ящичный поддон имеет каркас, который выполнен из нижних 1, верхних 2 поперечных уголков, образующих боковые стенки 3, нижних продольных уголков 4, образующих проем для ввода вилок автопогрузчика (на чертежах не показан) и служащих вместе с верхними продольными уголками 5 остовом стенок 6, и вертикальных стоек 7. При этом одна из стенок снабжена дверкой 8.
Соединение уголков поддона осуществляется при помощи фиксирующих приспособлений 9, 5 расположенных в его верхних углах.
Каждое фиксирующее приспособление содержит корпус 10, внутри которого на двух опорах установлен поворотный подпружиненный валик 11 с кулачком 12. Валик связан с
10 рукояткой 13, при повороте которой или воздействии на кулачок валик вместе с кулачком поворачивается на 90 и под действием пружины (на чертежах не показана) или массы рукоятки возвращается в исходное положение, 15
Для сбора в штабель поддоны устанавливают так, что горизонтальные полки уголков 4 располагаются на горизонтальных полках уголков 5 нижнего поддона. При этом кромки
20 уголков 4 воздействуют на выступы кулачков
12, которые поворачиваются, пропуская уголки
4, после чего рукоятками кулачки поворачиваются в обратном направлении до соприкосновения с кромками уголков 4 и фиксируют их, 25 предотвращая перемещение как в вертикальной, так и в горизонтальной плоскостях.
Штабель разбирается на отдельные поддоны поворотом рукоятки 13 до упора вручную или при помощи известных механических средств
30 (на чертежах не показаны).
438586
Каждый ящичный поддон может быть использован для упаковки и транспортировки плодов и овощей. В то же время поддоны быстро и надежно собираются в штабель по мере заполнения их грузом.
В п оцессе работы ящичные поддоны доставляются для загрузки собранными в штабель и снимаются краном, а зате разбирается на отдельные поддоны. После заполнения овощами одного поддона на него устанавливается порожний, которь" то ый автоматически скрепляется с первым. После заполнестанавливается ния второго поддона на него уст следующий порожнии и т. д. По . р . По ме е заполнения поддоны одновременно собираются в штабель и загружаются на транспортные средства.
Благодаря наличию дверок 8 на боковых стенках поддона выгрузка овощей осуществляется без разборки штабеля.
После выгрузки овощей порожние поддоны вновь доставляются для заполнения.
Предмет изобретения
Ящичный поддон, каркас которого выполнен что с из уг олка отличающийся тем, аз10 образования жесткого штабеля и р целью оо грузки последнего без разборки, он сирующие приспособления, расположенные в его верхних углах, а внутри корпуса каждого фиксирующего приспособления на опор р
15 мещен поворотный подпружине иненный валик с кулачком, связанный с рукояткой, при этом одна из боковых стенок поддона имеет дверку.
438586 к-к
Фиг Ф
