|||| 438593

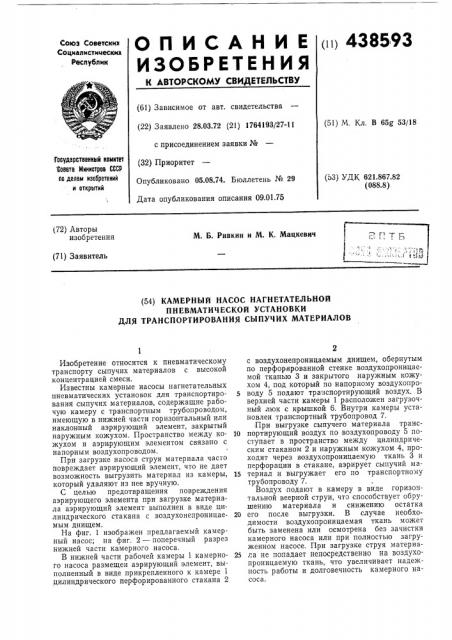

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 28.03.72 (21) 1764193/27-11 с присоединением заявки № (32) Приоритет

Опубликовано 05.08.74. Бюллетень № 29

Дата опубликования описания 09.01.75 (51) М. Кл. В 65д 53/18

Государственна|й комитет Совета Министров СССР па делам изобретений и открытий (53) УДК 621.867.82 (088.8) (72) Авторы изобретения

М. Б. Ривкин и М. К. Мацкевич (71) Заявитель (54) КАМЕРНЫЙ НАСОС НАГНЕТАТЕЛЬНОЙ

ПНЕВМАТИЧЕСКОЙ УСТАНОВКИ

ДЛЯ ТРАНСПОРТИРОВАНИЯ СЫПУЧИХ МАТЕРИАЛОВ

Изобретение относится к пневматическому транспорту сыпучих материалов с высокой концентрацией смеси.

Известны камерные насосы нагнетательных пневматических установок для транспортирования сыпучих материалов, содержащие рабочую камеру с транспортным трубопроводом, имеющую в нижней части горизонтальный или наклонный аэрирующий элемент, закрытый наружным кожухом. Пространство между кожухом и аэрирую цим элементом связано с напорным воздухопроводом.

При загрузке насоса струя материала sacro повреждает аэрирующий элемент, что не дает возможность выгрузить материал из камеры, который удаляют из нее вручную.

С целью предотвращения повреждения аэрирующего элемента при загрузке материала аэрирующий элемент выполнен в виде цилиндрического стакана с воздухонепроницаемым днищем.

На фиг. 1 изображен предлагаемый камерный насос; на фиг. 2 — поперечный разрез нижней части камерного насоса.

В нижней части рабочей камеры 1 камерного насоса размещен аэрирующий элемент, выполненный в виде прикрепленного к камере 1 цилиндрического перфорированного стакана 2 с воздухонепроницаемым днищем, обернутым по перфорированной стенке воздухопроницаемой тканью 3 и закрытого наружным кожухом 4, под который по напорному воздухопро5 воду 5 подают транспортирующий воздух. В верхней части камеры 1 расположен загрузочный люк с крышкой 6. Внутри камеры установлен транспортный трубопровод 7.

При выгрузке сыпучего материала транс10 портирующий воздух по воздухопроводу 5 поступает в пространство между цилиндрическим стаканом 2 и наружным кожухом 4, проходит через воздухопроницаемую ткань 3 и перфорации в стакане, аэрирует сыпучий ма15 териал и выгружает его по транспортному трубопроводу 7.

Воздух подают в камеру в виде горизочтальной веерной струи, что способствует обрушению материала и снижению остатка

20 его после выгрузки. В случае необходимости воздухопроницаемая ткань может быть заменена или осмотрена без зачистки камерного насоса или при полностью загруженном насосе. При загрузке струя материа25 ла не попадает непосредственно на воздухопроницаемую ткань, что увеличивает надежность ра боты и долговечность камерного насоса.

438ИЗ

П р едмет изобретения Риг. 1

Составитель A. Чижиков

Техред Т. Курилко

Корректор Е. Хмелева

Редактор С. Титова

Заказ 3658/3 Изд. № 157 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Камерный насос нагнетательной пневматической установки для транспортирования сыпучих материалов, содержащий рабочую камеру с транспортным трубопроводом, имеющую в нижней части аэрирующий элемент, закрытый наружным кожухом, причем пространсгво между кожухом и аэрирующим элементом связано с напорным воздухопроводом, отличающийся тем, что, с целью предотвращения повреждения аэрирующего элемента при загрузке материала, аэрирующий элемент выполнен в виде цилиндрического стакана с воздухонепроницаемым днищем.
