Эмаль
Иллюстрации
Реферат

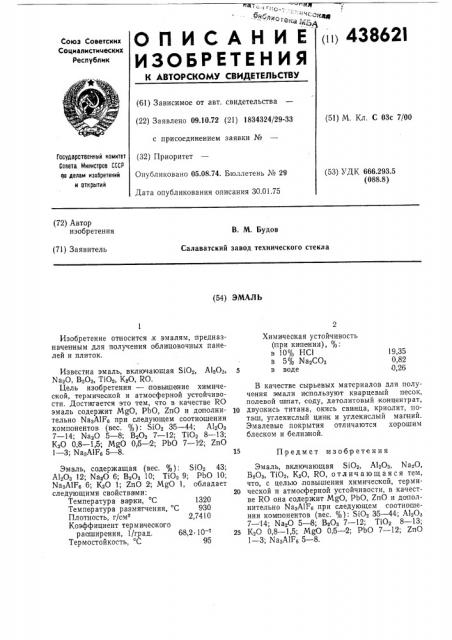

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
<и> 438621
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 09.10.72 (21) 1834324/29-33 с присоединением заявки № (32) Приоритет
Опубликовано 05.08.74. Бюллетень № 29
Дата опубликования описания 30.01.75 (51) М. Кл. С 03с 7/00
Гасударственный комитет
Совета Министров СССР
Оа делам изобретений и открытий (53) УДК 666.293.5 (088.8) (72) Автор изобретения
В. М. Будов
Салаватский завод технического стекла (71) Заявитель (54) ЭМАЛ Ь
Химическая устойчивость (при кипении), %: в 10% НС1 в 5% ИаеСОз в воде
19,35
0,82
0,26
Изобретение от носится,к эмалям, предназначенным для получения облицовочных панелей и плиток, Известна эмаль, включающая SIO>, А40з, NagO, ВзОз, Т10е, КеО, RO.
Цель изобретения — .повышение хи мической, термической и атмосферной устойчивости. Достиоается это тем, что в качестве RO эмаль содержит NgO, PbO, ZnO и дополнительно ИазА1Ро при следующем соотношении компонентов (вес. %): SIO 35 — 44; А1 03
7 — 14; Na>O 5 — 8; ВзОз 7 — 12; Ti02 8 — 13;
КзО 0,8 — 1,5; MgO 0,5 — 2; PbO 7 — 12; ZnO
1 — 3; Na3AIF6 5 — 8.
Эмаль, содержащая (вес. %): Si02 43;
А1зОз 12; Na20 6; ВзОз 10; Ti02 9; PbO 10;
Na AIF< 6; КеО 1; ZnO 2; MgO 1, обладает следующими свойства ми:
Температура варки, С 1320
Температура размятчения, С 930
Плотность, г/см 2,7410
Коэффициент термического расширения, 1/град. 68,2 10
Термостойкость, С 95
В качестве сырьевых материалов для получения эмали используют кварцевый песок, полевой пюпат, соду, датолитовый концентрат, 10 двуокись титана, окись свинца, криолит, поташ, углекислый цинк и углекислый мапний.
Эмалевые покрытия отличаются хорошим блеском и белизяой.
15 Предмет отзобретения
Эмаль, включающая SION, А1зОз, NagO, ВзОз, Т10з, КеО, RO, отлич ающ а я ся терм, что, с целью повышения химической, терми20 ческой и атмосферной устойчивости, в качестве RO она содержит NgO, PbO, ZnO и дополнительно Na3AIF6 при следующем соотношении компонентов (вес. %): ЯОз 35 — 44; АIеОз
7 — 14; Na>0 5 — 8; ВзОз 7 — 12; Ti02 8 — 13;
25 К20 08 — 15; MgO 05 — 2; PbO 7 — 12; ZnO
1 — 3; Na3AIF6 5 — 8.
