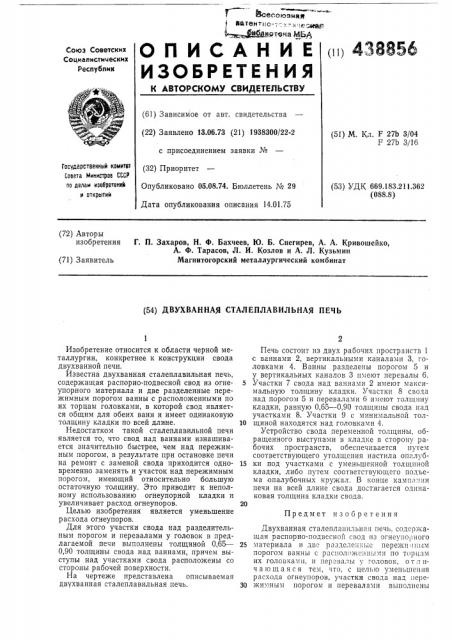

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалис,тических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 13.06.73 (21) 1938300/22-2 (51) М. Кл. F 27Ь 3/04

F 27Ь 3/16 с присоединением заявки № (32) Приоритет

Опубликовано 05.08.74. Бюллетень № 29

Дата опубликования описания 14.01.75

Государственный комитет

Совете Министров СССР по делам изобретений и открытий (53) УДК 669.183.211.362 (088,8) (72) Авторы изобретения

Г. П. Захаров, Н. Ф. Бахчеев, Ю. Б. Снегирев, А. А. Кривошейко, А. Ф. Тарасов, Л. И. Козлов и А, Л. Кузьмин

Магнитогорский металлургический комбинат (71) Заявитель (54) ДВУХВАННАЯ СТАЛЕПЛАВИЛЬНАЯ ПЕЧЬ

Предмет изобретения

Изобретение относится к области черной металлургии, конкретнее к конструкции свода двухванной печи.

Известна двухванная сталеплавильная печь, содержащая распорно-подвесной свод из огнеупорного материала и две разделенные пережимным порогом ванны с расположенными по их торцам головками, в которой свод является общим для обеих ванн и имеет одинаковую толщину кладки по всей длине.

Недостатком такой сталеплавильной печи является то, что свод над ваннами изнашивается значительно быстрее, чем над пережимным порогом, в результате при остановке печи на ремонт с заменой свода приходится одновременно заменять и участок над пережимным порогом, имеющий относительно большую остаточную толщину. Это приводит к неполному использованию огнеупорной кладки и увеличивает расход огнеупоров.

Целью изобретения является уменьшение расхода огнеупоров.

Для этого участки свода над разделительным порогом и перевалами у головок в предлагаемой печи выполнены толщиной 0,65—

0,90 толщины свода над ваннами, причем выступы над участками свода расположены со стороны рабочей поверхности, На чертеже представлена описываемая двухванная сталеплавильная печь.

Печь состоит из двух рабочих пространств 1 с ваннами 2, вертикальными каналами 3, головками 4. Ванны разделены порогом 5 и у вертикальных каналов 3 имеют перевалы 6.

5 Участки 7 свода над ваннами 2 имеют максимальную толщину кладки. Участки 8 свода над порогом 5 и перевалами 6 имеют толщину кладки, равную 0,65 — 0,90 толщины свода над участками 8. Участки 9 с минимальной тол10 щиной находятся над головками 4.

Устройство свода переменной толщины, обращенного выступами в кладке в сторону рабочих пространств, обеспечивается путем соответствующего утолщения настила опалуб15 ки под участками с уменьшенной толщиной кладки, либо путем соответствующего подъема опалубочных кружал. В конце кампании печи на всей длине свода достигается одинаковая толщина кладки свода.

Двухванная сталеплавнльная печь, содержащая распорно-подвесной свод из огнеупорного

25 материала и две разделенные пережп гным порогом ванны с раснол«жснными по т«рцам их головками, и перевалы у головок, отл ичающаяся тем, »ro, с целью уменьшения расхода огнеупоров, участки свода над пере30 жимным порогом и перевалами выполнены

438856

Составитель Г. Тарасова

Редактор Е. Братчикова Техред Г. Васильева Корректор Т. Гревцова

Заказ 3666!4 Изд. ¹ 149 Тираж 624 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская на(>., д. 4>5

Типография, пр. Сапунова, 2 толщиной 0,65 — 0,90 толщины свода над ваннами, причем выступы над участками свода расположены со стороны его рабочей поверхности.
