Спектрометр для регистрации каскадных переходов
Иллюстрации
Реферат
ti ц 439033

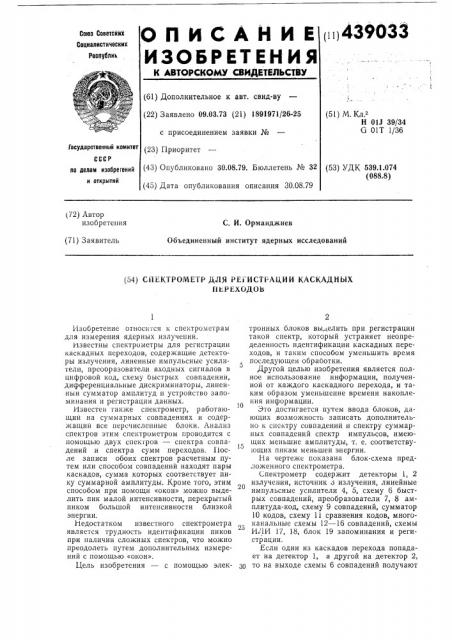

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскнк
Соииалистических
Республик
\ (51) М. Кл.Р
Н 011 39/34
G 01Т 1/36 (61) Дополнительное к авт. свид-ву (22) Заявлено 09.03.73 (21) 1891971/26-25 с присоединением заявки № (23) Приоритет
Государственный комитет (43) Опубликовано 30.08.79. Бюллетень № 32 (53) УДК 539.1.074 (088.8) па делам изобрегений и открытий (45) Дата опубликования описания 30.08.79 (72) Автор изобретения
С. И. Ор м анджиев
Объединенный институт ядерных исследований (71) Заявитель (54) С11ЕКГРОМЕГР ДЛЯ РБ1 ИСТРАЦИИ КАСКАДНЫХ
И ЕР ЕХОДОЬ
Изобретение относится к спектрометрам для измерения ядерных излучении.
Известны спектрометры для регистрации каскадных переходов, содержащие детекторы излучения, линеиные импульсные усилители, преооразователи входных сигналов в цифровой код, схему быстрых совпадении, дифференциальные дискриминаторы, линеиныи сумматор амплитуд и устройство запоминания и регистрации данных.
Известен также спектрометр, работающии на суммарных совпадениях и содержащий все перечисленные блоки. Анализ спектров этим спектрометром проводится с помощью двух спектров — спектра совпадений и спектра сумм переходов. Tlocле записи обоих спектров расчетным путем или способом совпадений находят пары каскадов, сумма которых соответствует пику суммарной амплитуды. Кроме того, этим способом при помощи «окон» можно выделить пик малой интенсивности, перекрытый пиком большой интенсивности близкой энергии.
Недостатком известного спектрометра является трудность идентификации пиков при наличии сложных спектров, что можно преодолеть путем дополнительных измерений с помощью «окон».
Цель изобретения — с помощью электронных блоков вы. елить при регистрации такой спектр, который устраняет неопределенность идентификации каскадных переходов, и таким способом уменьшить время последующеи обработки.
Другой целью изобретения является полное использование информации, полученной от каждого каскадного перехода, и таким образом уменьшение времени накопления информации.
Это достигается путем ввода блоков, дающих возможность записать дополнительно к спектру совпадений и спектру суммарных совпадений спектр импульсов, имеющих меньшие амплитуды, т. е. соответствующих пикам меньшеи энергии.
На чертеже показана блок-схема предложенного спектрометра.
Спектрометр содержит детекторы 1, 2 излучения, источник излучения, линейные импульсные усилители 4, 5, схему 6 быстрых совпадений, преобразователи 7, 8 амплитуда-код, схему 9 совпадений, сумматор
l0 кодов, схему 11 сравнения кодов, много25 канальные схемы 12 — 16 совпадений схемы
ИЛИ 17, 18, блок 19 запоминания и регистрации.
Если один из каскадов перехода попадает на детектор 1, а другой на детектор 2, 3р то на выходе схемы 6 совпадений получают
439033 импульс, который запускает преобразователи 7 и 8 амплитуда-код.
В то же самое время импульсы усиливаются линейными усилителями 4, 5 и поступают на входы преобразователей 7 и 8.
Через некоторое время процесс преобразования в преобразователях заканчивается, и на выходе схемы 9 совпадения получают стартовый импульс, который запускает блок
19 запоминания и регистрации. Тогда на входы схем 12 — 16 совпадений поступят импульсы опроса, а с их выходов в блокзапоминания придут коды. При этом первая и четвертая схемы 12 и 15 совпадений опрашиваются последовательно.
Кодовые импульсы преобразователей 7 и
8 поступают одновременно на входы сумматора 10 кодов, а затем на пятую схему
16 совпадений; на входы схемы 11 сравнения, которая вырабатывает потенциалы разрешения и запрета, приходящие на входы второй и третьей многоканальных схем
13 и 14 совпадений. Разрешающим будет потенциал, связанный со схемой, на вход которой подан меньший код. Блокировка преобразователей 7 и 8 амплитуда-код выбрана такая, чтобы регистрация следующей пары началась после окончания процесса записи в память блока 19.
Формула изобретения
Спектрометр для регистрации каскадных переходов, содержащий детекторы излучений, схему быстрых совпадений, линейные импульсные усилители, преобразователи амплитуда-код, сумматор кодов и блок запоминания и регистрации, отличающийся тем, что, с целью сокращения времени обработки спектрограмм, в него введены схема сравнения кодов, двухканальная схема совпадений, пять многоканальных схем совпадений и две многоканальные схемы
ИЛИ, причем выходы каждого преобразователя амплитуда-код связаны с входами схемы суммирования кодов и с входами схемы сравнения кодов, выход первого преобразователя связан с кодовыми входами первой и второй многоканальных схем сов. падений, выход второго преобразователя
ip связан с кодовыми входами третьей и четвертой многоканальных схем совпадений, выход сумматора кодов связан с кодовыми входами пятой схемы совпадений, разрешающие входы первой, четвертой и пятой д схем совпадений подключены к соответствующим выходам опроса блока запоминания и регистрации, первые разрешающие входы второй и третьей многоканальных схем совпадений связаны между собой и с следующим выходом опроса блока запоминания и регистрации, вторые разрешающие входы связаны с выходами схемы сравнения кодов, выходы первой и четвертой схем совпадений связаны с входами первой многоканальной схемы ИЛИ, выходы которой связаны с первым из адресных входов блока запоминания и регистрации, выходы второй и третьей схем совпадений связаны с входами другой многоканальной схемы
30 ИЛИ, выходы которой связаны со вторым из адресных входов блока запоминания и регистрации, выход пятой схемы совпадений связан с третьим адресным входом блока запоминания и регистрации, а выхо35 ды «конец преобразования» обоих преобразователей амплитуда-код связаны с входами двухканальной схемы совпадений, выход которой связан с входом запуска цикла запоминания блока запоминания и регистра40 ции.
