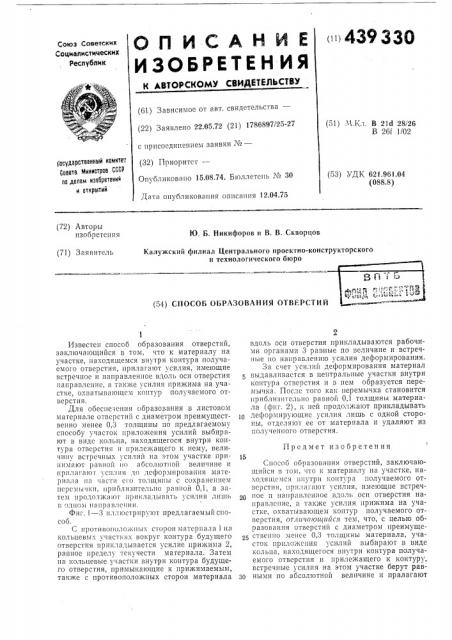

О П И С А H И Е 1!!г 439 33О
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 22.05.72 (21) 1786897/25-27 с присоединением заявки ¹â€” (32) Приоритст—
Опубликовано 15.08.74. Бюллетень ¹ 30
Дата опубликования оппсяппя 12.04.75 (51) М.Кл. В 21d 28/26
В 261 1/02 (acyp,àðñòât.ííbté комитет
Совета Мииистров СССР оа делам изооретеиий и открытий (5З) Ъ ДК 621.961,04 (088.8) (72) Авторы изобретения
Ю. Б. Никифоров и В. В, Скворцов (71) Заявитель
Калужский филиал Центрального проектно-конструкторского и технологического бюро (54) СПОСОБ ОВРАЗОВАНИЯ ОТВЕРСТИЙ
Известен способ образования отверстий, заключающийся в том, что к материалу на участке, находящемся внутри контура получаемого отверстия, прилагают усилия, имеющие встречное и направленное вдоль оси отверстия направление, а также усилия прижима на участке, охватывающем контур получаемого отверстия.
Для обеспечения образования в листовом материале отверстий с диаметром преимущественно менее 0,3 толщины по предлагаемому способу участок приложения усилий выбирают в виде кольца, находящегося внутри контура отверстия и прилежащего к нему, вели. чину встречны c усилий на этом участке принимают равной гго абсолютной величине и прилягя101 1 сct.!lttt,1о дсформировання ъ1а1срия Iя пя части сго толщины с сохранением перемычки, приблизительно равной 0,1, а затем продолжают прик IH;I,I IBB t ü усилия липгь г, одном направлении.
Фиг.! — 3 илгпострируют предлагаемый спосоо.
С противоположных сторон материала 1 ня кольцевых участках вокруг контура будущего отверстия прикладывается усилие прижима 2, равное пределу текучести материала. Затем па кольцевые участки внутри контура будущего отверстия, примыкающие к прижимаемым, также с противоположных сторон материала
2 вдоль оси отверстия прикладываются рабочими органами 3 равные по величине и встречпые Ilo направлению усилия деформирования.
За счет усилий деформирования материал
5 выдавливастся в центральные участки внутри контура отвепстия и в пем образуется перемычка. После того как перемычка становится приблизи ельно равной 0,1 толщины материала (фпг. 2), к ней продолжают прикладывать
1О деформирующие усилия лишь с одной стороны, отделяют ее от материала и удаляют из полученного отверстия.
Предмет изобретения
Способ образования отверстий, заключающийся в том, что к материалу на участке, находящемся внутри контура получаемого отверстия, прилагают усилия, имеющие встречное и направленное вдоль осп отверстия направление, а также усилия прижима на участке, охватывающем контур получаемого отверстия, от,гичпгощийся тем, что, с целью образования отверстий с диаметром преимуще>5 ственно менее 0,3 толщины материала, участок приложения усилий выбирают в виде кольца, находящегося внутри контура получаемого отверстия и прилежащего к контуру, встречные усилия на этом участке берут равзо ными по абсолютной величине и пралагают
439330
Фиг,У
Составитель В. Гришин
Техред Г. Васильева
Корректор Л. Денисова
Редактор К. Шанаурова
Заказ 7572 Изд. № 1923 Тираж 837
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изооретений и открытий
Москва, К-35, Раушская наб., д. 4/5
Подписное
МОТ, Загорский цех
3 с начала процесса образования отверстия получения в материале перемычки, приблительно равной 0,1 его толщины, после чего
4 продолжают прикладывать усилия лишь в одном направлении до полного разделения материала.
