Реферат

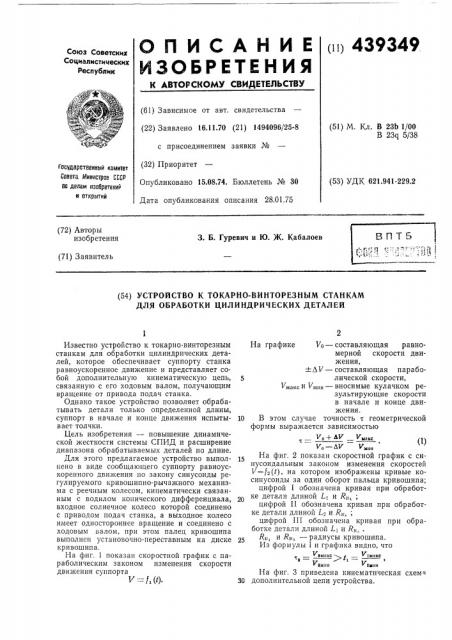

Ш1 439349

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 16.11.70 (21) 1494096/25-8 с присоединением заявки № (32) Приоритет

Опубликовано 15.08.74. Бюллетень № 30

Дата опубликования описания 28.01.75 (51) М. Кл. В 23b 1/00

В 23q 5/38

Государственный комитет

Совета Министров СССР ва делам изобретений и открытий (53) УДК 621.941-229.2 (72) Авторы изобретения

3. Б. Гуревич и Ю. Ж. Кабалоев (71) Заявитель (54) УСТРОЙСТВО К ТОКАРНО-ВИНТОРЕЗНЫМ СТАНКАМ

ДЛЯ ОБРАБОТКИ ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ

На графике

V -=f. ().

Известно устройство к токарно-винторезным станкам для обработки цилиндрических деталей, которое обеспечивает суппорту станка равноускоренное движение и представляет собой дополнительную кинематическую цепь, связанную с его ходовым валом, получающим вращение от привода подач станка.

Однако такое устройство позволяет обрабатывать детали только определенной длины, суппорт в начале и конце движения испытывает толчки.

Цель изобретения — повышение динамической жесткости системы СПИД и расширение диапазона обрабатываемых деталей по длине.

Для этого предлагаемое устройство выполнено в виде сообщающего суппорту равноускоренного движения по закону синусоиды регулируемого кривошипно-рычажного механизма с реечным колесом, кинематически связанным с водилом конического дифференциала, входное солнечное колесо которой соединено с приводом подач станка, а выходное колесо имеет одностороннее вращение и соединено с ходовым валом, при этом палец кривошипа выполнен установочно-переставным на диске кривошипа.

На фиг. 1 показан скоростной график с параболическим законом изменения скорости движения суппорта

Vo — составляющая равномерной скорости движения, - Л V — составляющая парабо5 лической скорости, VMBHc u VMI „— вносимые кулачком результирующие скорости в начале и конце движения.

10 В этом случае точность т геометрической формы выражается зависимостью с:.

1 о + 1 1 макс

1 о 1 и мин

На фиг. 2 показан скоростной график с синусоидальным законом изменения скоростей

V=f (t), на котором изображены кривые косинусоиды за один оборот пальца кривошипа; цифрой 1 обозначена кривая при обработке детали длиной L1 и Ян,; цифрой II обозначена кривая при обработке детали длиной L и R„.,; цифрой III обозначена кривая при обработке детали длиной Li и R„.. — радиусы кривошипа.

Из формулы 1 и графика видно, что амакс ) 1макс а к амин 1 мин

На фиг, 3 приведена кинематическая схем

30 дополнительной цепи устройства.

Движение, идущее от выходного вала 1 подач станка, передается на валы 2 и 3, связанные с вариатором 4 и входным солнечным колесом 5 дифференциала. Колесо 6, связанное с вариатором червячной пары, несет регулируемый палец кривошипа 7, сочлененный с прорезью кулисной рейки 8. Реечная шестерня 9 через ускорительную передачу 10 связана с водилом 11 дифференциала, выходное солнечное колесо 12 которого связано с ходовым валом 13 станка.

Угловая скорость водила 11 не должна превышать половины скорости выходного солнечного колеса 12.

Предмет изобретения

Устройство к токарно-винторезным станкам для обработки цилиндрических деталей, кото439349 рое обеспечивает суппорту станка равноускоренное движение и представляет собой дополнительную цепь, связанную с его ходовым валом, получающим вращение от привода подач станка, отл и ча ющее с я тем, что, с целью повышения динамической жесткости системы СПИД и расширения диапазона обрабатываемых деталей по длине, оно выполнено в виде сообщающего суппорту равноускорен10 ное движение по закону синусоиды регулируемого кривошипно-реечного механизма с реечным колесом, кинематически связанным с водилом конического дифференциала, входное солнечное колесо которого соединено с привоlS дом подач станка, а выходное колесо имеет одностороннее вращение и соединено с ходовым валом, при этом палец кривошипа выполнен установочно-переставным на диске кривошипа, иг1

439349 иг .3
