Реферат

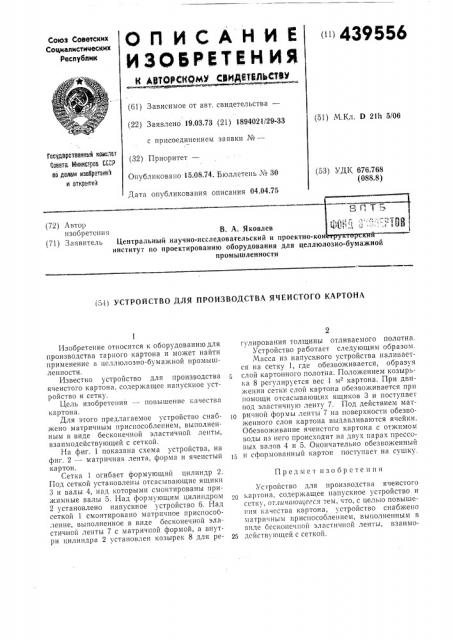

t»t439556

Союз Советских

Социалистических

Республик (б1) Зависимое от авт. свидетельства— (22) Заявлено 19.03.73 (21) 1894021/29-33 с присоединением заявки №вЂ” (51) М.Кл. D 21h 5/06

Государственный комнтвт

Соввта Мнннстров СС.7 по делам нзооротвннй и открытнй (32) Приоритет—

Опубликовано 15.08,74. Бюллетень № 30 (53) УДК 676.768 (088.8) Дата опубликования описания 04.04.75

Б1 1 Я, (72) А втор изобретения В. А. Яковлев ц.й":. ;l33 (71) Заявитель

Центральныи научно исследовательскии и проектно кон институт по проектированию оборудования для целлюлозно-бумажной промышленности

154) УСТРОЙСТВО ДЛЯ ПРОИЗВОДСТВА ЯЧЕИСТОГО KAPTOHA

Предмет изобрстеиия

1 1зобретение относится к оборудованию для производства тарного картона и может найти применение в целлюлозно-бумажной промышленности.

Известно устройство для производства ячеистого картона, содержащее напускное устройство и сетку.

Цель изобретения — повышение качества картона.

Для этого предлагаемое устройство снабжено матричным приспособлением, выполненным в виде бесконечной эластичной ленты, взаимодействующей с сеткой.

На фиг. 1 показана схема устройства, на фиг. 2 — матричная лента, форма и ячеистый картон.

Сетка 1 огибает формующий цилиндр 2.

Под сеткой установлены отсасывающие ящики

3 и валы 4, над которыми смонтированы прижимные валы 5, Над формующим цилиндром

2 установлено напускное устройство 6. Над сеткой 1 смонтировано матричное приспособление, выполненное в виде бесконечной эластичной ленты 7 с матричной формой, а внутри цилиндра 2 установлен козырек 8 для регулирования толщины отливаемого полотна.

Устройство работает следующим образом.

Масса из напускного устройства наливаетс» на сетку 1, где обезвоживается, образуя слой картонного полотна. Положением козырька 8 регулируется вес 1 м картона. При дни>кении сетки слой картона обезвоживается при помощи отсасывающих ящиков 3 и поступает под эластичную ленту 7. Под действием матричной формы ленты 7 на поверхности обезвоженного слоя картона выдавливаются ячейки.

Обезвоживание ячеистого картона с отжимом воды из него происходит на двух парах прессовых валов 4 и 5. Окончательно обезвоженный и сформованный картон поступает на сушку.

Устройство для производства ячеистого картона, содержащее напускное устройство и сетку, отличтоtl ееся тем, что, с целью повышения качества картона, устройство снабжено матричным приспособлением, выполненным в виде оесконечиой эластичной ленты, взаимо25 действующей с сеткой.

439556

Pg2
