»«439 57l

Союз Советских

Соц «а листимеских

Республик

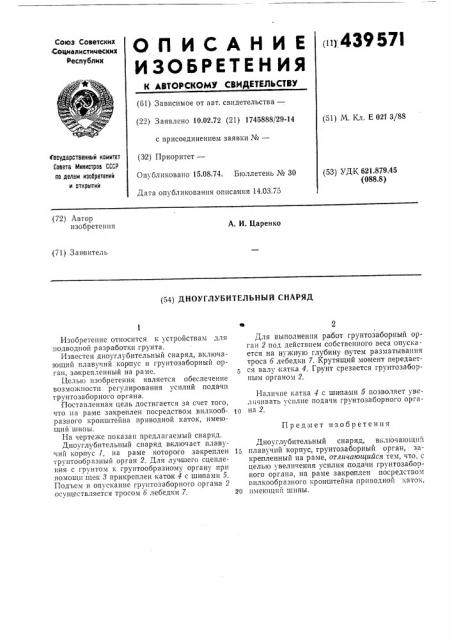

Оп ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 10.02.72 (21) 1745888/29-14 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 15.08.74. Бюллетень № 30

Дата опубликования описания 14.03.75 (51) М. Кл. Е 02f 3/88

<асударственный комитет

Совета Министров СССР аа делам изааретений и открытий

53) тД,К 62,1 879 45 (088.8) (72) Автор изобретения

А. И. Царенко (71) Заявитель (54) ДНОУГЛУБИТЕЛЬНЫЙ СНАРЯД

Изобретение относится к устройствам для

:подводной разработки грунта.

Известен дноуглубительный снаряд, включа.«ощий плавучий корпус и грунтозаборный орган, закрепленный на раме.

Целью изобретения является обеспечение возможности регулирования усилий подачи грунтозаборного органа.

Поставленная цель достигается за счет того, что на раме закреплен посредством вилкообразного кронштейна приводной каток, имеющий шипы.

На чертеже показан предлагаемый снаряд.

Дноуглубительный снаряд включает плавучий корпус 1, на раме которого закреплен трунтообразный орган 2. Для лучшего сцепления с грунтом к грунтообразному органу .при

:помощи щек 3 прикреплен каток 4 с ши паотп 5.

Подъем и опускание грунтозаборного органа 2 осушествл«яется тросом б лебедки 7.

Для выполнения ра бот грунтозаборный орган 2 под действием собственного веса опускается на нужную глу .бину путем разматывания троса 6 лебедки 7. Крутящий момент передается валу катка 4. Грунт срезается грунтозаборным органом 2.

Наличие катка 4 с ши пами 5 позволяет увеличивать усилие подачи грунтозаборного оргат««на 2.

Предмет изобретения

Дноуглубительный снаряд, включающий

1ь плавучий корпус, грунтозаборный орган, закрепленный на раме, отличающийся тем, что, с целью увеличения усилия подачи грунтозаборного органа, на раме закреплен, посредством вилкообразного кронштейна приводной каток, 20 имеющий шипы.

439571
