Радиальное рабочее колесо гидромашины

Радиальное рабочее колесо гидромашины

Иллюстрации

Показать все

Реферат



-"<" сс о=т тт

- -, и,-. м c{ {{gg ": ека 1 ;,А

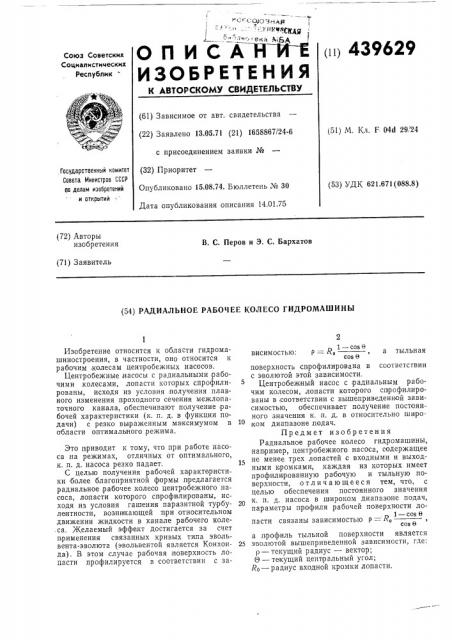

ОГ1 ИСАЯ ИЕ

ИЗОБРЕТЕН ИЯ р 439629

Союз Советских

Социалистических

РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 13.05.71 (21) 1658867/24-6 с присоединением заявки № (32) Приоритет

Опубликовано 15.08.74. Бюллетень № 30

Дата опубликования описания 14.01.75 (51) M. Кл. F 94d 29, 24

Гасударственный комитет

Совета Министров СССР во делам изобретений и открытий (53) УДК 621.671(088.8) (72) Авторы изобретения

В. С. Перов и Э. С. Бархатов (71) Заявитель (54) РАДИАЛЬНОЕ РАБОЧЕЕ КОЛЕСО ГИДРОМАШИНЫ

Изобретение относится к области гидромашиностроения, в частности, оно относится к рабочим колесам центробежных насосов.

Центробежные насосы с радиальными рабочими колесами, лопасти которых спрофилированы, исходя из условия:получения плавного изменения проходного сечения межлопаточного канала, обеспечивают получение ipaбочей характеристики (к..п. д. в функции подачи) с резко вьт раженным максимумом в области оптимального, режима.

Это приводит к тому, что при работе насоса на режимах, отличных от оптимального, к. п. д. насоса резко падает.

С целью получения рабочей ха рактаристики более благоприятной формы, предлагается радиальное рабочее колесо центробежного насоса, лопасти которого спрофилированы, исходя из условия гашения паразитной турбулентности, возникающей тьри относительном движении жидкости в канале рабочего коле. са. Желаемый эффект достигается за счет применения связанных кривых типа эвольвента-эволюта (эвольвентой является Конхоида). В этом случае рабочая, поверхность лопасти профилируется в соответствии с за2

1 — cos О висимостью; p = R, а тыльная

cos 8 поверхность спрофилирована в соответствии с эволютой этой зависимости.

Центробежный насос с,радиальным рабочим колесом, лопасти которого сторофилированы в соответствии с вышеприведенной зависимостью, обеспечивает получение постоянного значения к. п. д. в относительно широком диапазоне подач.

Предмет изобретения

Радиальное, рабочее колесо гидромашины, например, центробежного насоса, содержащее не менее трех лопастей с входными и выходными кромками, каждая из которых имеет профили рованную рабочую и тыльную .поверхности, отличающееся тем, что, с целью обеспечения постоянного значения к. п. д. насоса в .широком диапазоне подач, параметры профиля рабочей поверхности ло1 — cos 6 пасти связаны зависимостью р =- RÄ

cos 6 а .профиль тыльной поверхности является

25 эволютой вышеприведенной зависимости, где: р — текущий радиус — вектор;

Π— текущий центральный угол;

Ло — радиус входной кромки лопасти.
