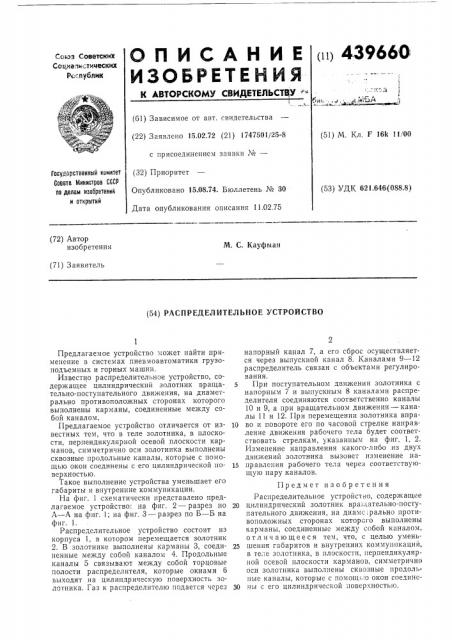

и11 43966О
ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Свиз СоввтскиХ
Соцмалмстимеских
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 15,02.72 (21) 1747501/25-8 с присоединением заявки ¹â€” (32) Приоритет
Опубликовано 15.08.74. Бюллетень № 30
Дата опубликования описания 11.02.75 (51) М. Кл. F 16k 11/00
Гооударотвеииый комитет
Совета Мииистроа СССР по делам изобретений и открытий (53) УДК 621.646(088.8) (72) Автор изобретения
М. С. Кауфман (71) Заявитель (54) РАСПРЕДЕЛИТЕЛЪНОЕ УСТРОЙСТВО
Предлагаемое устройство может найти применение в системах пневмоавтоматики грузоподъемных и горных машин.
Известно распределительное устройство, содержащее цилиндрический золотник вращательно-поступательного движения, на диаметрально противоположных сторонах которого выполнены карманы, соединенные между собой каналом.
Предлагаемое устройство отличается от известных тем, что в теле золотника, в плоскости, перпендикулярной осевой плоскости карманов, симметрично оси золотника выполнены сквозные продольные каналы, которые с помощью окон соединены с его цилиндрической поверхностью.
Такое выполнение устройства уменьшает его габариты и внутренние коммуникации.
На фиг. 1 схематически представлено предлагаемое устройство: на фиг. 2 — разрез по
А — А на фнг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1.
Распределительное устройство состоит из корпуса 1, в котором перемещается золотник
2. В золотнике выполнены карманы 3, соединенные между собой каналом 4. Продольные каналы 5 связывают между собой торцовые полости распределителя, которые окнами 6 выходят на цилиндрическую поверхность золотника. Газ к распределителю подается через напорный канал 7, а его сброс осуществляется через выпускной канал 8. Каналами 9 — 12 распределитель связан с объектами регулирования.
При поступательном движении золотника с напорным 7 и выпускным 8 каналами распределителя соединяются соответственно каналы
10 и 9, а при вращательном движении — каналы 11 и 12. При перемещении золотника впра10 во и повороте его по часовой стрелке направление движения рабочего тела будет соответствовать стрелкам, указанным на фиг. 1, 2.
Изменение направления какого-либо из двух движений золотника вызовет изменение на15 правления рабочего тела через соответствующую пару каналов.
Предмет изобретения
Распределительное устройство, содержащее
20 цилиндрический золотник вра дательно-поступательного движения, на диамс. рально противоположных сторонах которого выполнены карманы, соединенные между собой каналом, отличающееся тем, что, с целью умень25 шения габаритов и внутренних коммуникаций, в теле золотника, в плоскости, перпендикулярной осевой плоскости карманов, симметрично оси золотника выполнены сквозные продольные каналы, которые с помощь:0 окон соедине30 ны с его цилиндрической поверхностью.
439660
Pvz. 2
