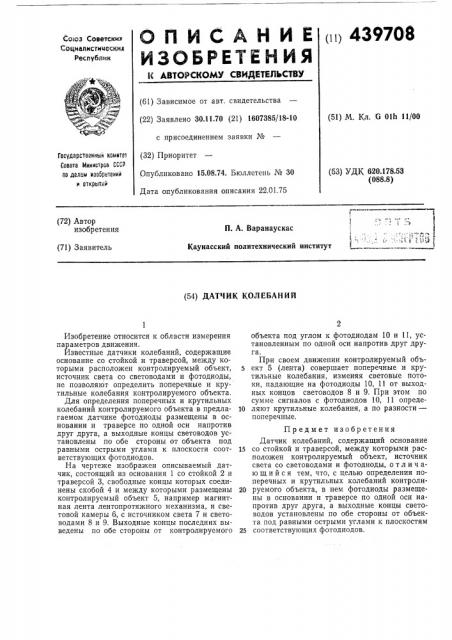

О П И С А Н И Е р 439708

ИЗОБРЕТЕНИЯ

Е АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сощивлистимескик

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 30.11.70 (21) 1607385/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 15.08.74. Бюллетень № 30

Дата опубликования описания 22.01.75 (51) М. Кл. G Olh 11/00

Государотвенныи комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 620.178.53 (088.8) 1

3 (72) Автор изобретения

П. А. Варанаускас

Каунасский политехнический институт (71) Заявитель (54) ДАТЧИК КОЛЕБАНИЙ

Изобретение относится к области измерения параметров движения.

Известные датчики колебаний, содержащие основание со стойкой и траверсой, между которыми расположен контролируемый объект, источник света со световодами и фотодиоды, не позволяют определить поперечные и крутильные колебания контролируемого объекта.

Для определения поперечных и крутильных колебаний контролируемого объекта в предлагаемом датчике фотодиоды размещены в основании и траверсе по одной оси напротив друг друга, а выходные концы световодов установлены по обе стороны от объекта под равными острыми углами к плоскости соответствующих фотодиодов.

На чертеже изображен описываемый датчик, состоящий из основания 1 со стойкой 2 и траверсой 3, свободные концы которых соединены скобой 4 и между которыми размещены контролируемый объект 5, например магнитная лента лентопротяжного механизма, и световой камеры 6, с источником света 7 и световодами 8 и 9, Выходные концы последних выведены по обе стороны от контролируемого объекта под углом к фотодиодам 10 и 11, установленным по одной оси напротив друг друга.

При своем движении контролируемый объ5 ект 5 (лента) совершает поперечные и крутильные колебания, изменяя световые потоки, падающие на фотодиоды 10, 11 от выходных концов световодов 8 и 9. При этом по сумме сигналов с фотодиодов 10, 11 опреде10 ляют крутильные колебания, а по разности— поперечные, Предмет изобретения

Датчик колебаний, содержащий основание

15 со стойкой и траверсой, между которыми расположен контролируемый объект, источник света со световодами и фотодиоды, о т л и ч аю шийся тем, что, с целью определения поперечных и крутильных колебаний контроли20 руемого объекта, в нем фотодиоды размещены в основании и траверсе по одной оси напротив друг друга, а выходные концы световодов установлены по обе стороны от объекта под равными острыми углами к плоскостям

25 соответствующих фотодиодов.

439708

Составитель А. Климов

Техред Г. Дворина

Корректор Е. Кашина

Редактор С. Хейфиц

Типография, пр. Сапунова, 2

Заказ 3721/10 Изд. № 1896 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
