Стабилизированный последовательный инвертор
Иллюстрации
Реферат
||ц 439886

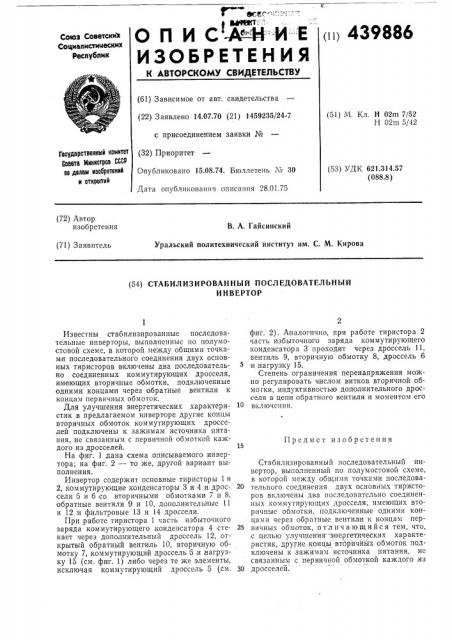

О П И С-А -"Н -И::Е
ИЗОБРЕТЕНИЯ
Союз Советскими
Социапистимеских
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 14.07.70 (21) 1459235/24-7 (51) М. Кл. Н 02m 7/52
Н 02m 5/42 с присоединением заявки №
Гасударственный комитат
Совета Министров СССР оо долам изобрвтвний и открмтий (32) Приоритет
Опубликовано 15.08.74. Бюллетень ¹ 30
Дата опубликования описания 28.01.75 (53) УДК 621.314.57 (088.8) (72) Автор изобретения
В. А, Гайсинский (71) Заявитель
Уральский политехнический институт им. С. М. Кирова (54) СТАБИЛИЗИРОВАННЫЙ ПОСЛЕДОВАТЕЛЬНЫЙ
И HBEPTOP
Предмет изобретения
Известны стабилизированные последовательные инверторы, выполненные по полумостовой схеме, в которой между общими точкам и последовательного соединения двух основных тиристоров включены два последовательно соединенных коммутирующих дросселя, имеющих вторичные обмотки, подключенные одними концами через обратные вентили к концам первичных обмоток.
Для улучшения энергетических характери- 10 стик в предлагаемом ннверторе другие концы вторичных обмоток коммутирующих дросселей подключены к зажимам источника питания, не связанным с первичной обмоткой каждого из дросселей. 15
На фиг. 1 дана схема описываемого инвертора; на фиг. 2 — то же, другой вариант выполнения.
Инвертор содержит основные THpHcTOpbI 1 и
2, коммутирующие конденсаторы 3 и 4 и дрос- 20 сели:5 и 6 со вторичными обмотками 7 и 8, обратные вентили 9 и 10, дополнительные 11 и 12 и фильтровые 13 и 14 дроссели.
При работе тиристора 1 часть избыточного заряда коммутирующего конденсатора 4 сте- 25 кает через дополнительный дроссель 12, открытый обратный вентиль 10, вторичную обмотку 7, коммутирующий дроссель 5 и:нагрузку 15 (см. фиг. 1) либо через те же элементы, исключая коммутирующий дроссель 5 (см. 30 фиг. 2). Аналогично, при работе тиристора 2 часть избыточного заряда коммутирующего конденсатора 3 проходит через дроссель 11, вентиль 9, вторичную обмотку 8, дроссель 6 и .нагрузку 15.
Степень ограничения перенапряжения можно регулировать числом витков вторичной обмогки, индуктивностью дополнительного дросселя в цепи обратного вентиля и моментом его включения.
Стабилизированньш последовательный инвертор, выполненный по полумостовой схеме, в которой между общими точками последовательного соединения двух основных тиристоров включены два последовательно соединенных коммутирующих дросселя, имеющих вторичные обмотки, подключенные одними концами через обратные вентили к концам первичных обмоток, отличающийся тем, что, с целью улучшения энергетических характеристик, другие концы вторичных обмоток подключены к зажимам источника питания, нс связанным с первичной обмоткой каждого из дросселей:
439886
Ф г 1
11 9
Составитель Г. Вотчицев
Техред Г. Васильева
Редактор А:. Пейсочеико
Корректор О. Тюрина
Типография, пр. Сапунова, 2
Заказ 3720/12 Изд. № 1925 Тираж 722 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Я-35, Раушская наб., д. 4/5
