Магнитный счетчик

Магнитный счетчик

Иллюстрации

Показать все

Реферат

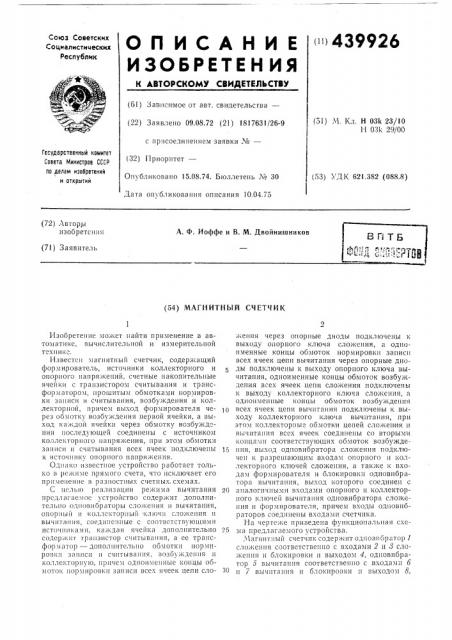

О П И С А Н И Е "»439926

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 09.08.72 (21) 1817631/26-9 (51) Ч. 1(л. H 031< 23/10

H 031 29/00 с присоед!инением заявки №вЂ”

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (32) Приоритет—

Опмбликоваио 15.08.74. Бюллетень ¹ 30 (53) УДК 621.382 (088.8) Дата опубликования описания 10.04.75 (72) Автор изобретения

А. Ф. Иоффе и В. М. Двойиишииков (71) Заявитель (54) МАГИ ИТИЫЙ СЧЕТЧ И К

Изобрете!!ие может пайти применение в автоматике, вычислительной и измерительной

ТЕХ IH КЕ.

Известсп магнитный счетчик, содер кащий формирователь, источники коллекторного и опорного напряжений, счетные накопительные ячейки с транзистором считывания и трансформатором, прошитым обмотками нормировки за!!!!си и считывания, возбуждения и коллекторной, причем выход формирователя через обмотку возбуждения первой ячейки, а выход кЯждой 5!че1!ки через обмотку возбужд"-ния последующей соединены с источником коллект01)ИОГО 1! япряжепия, НрН этОм Ооыотки записи и считывания всех ячеек подключены к источпику опорного напряжения.

Од!! !ко известное устройство работает только в режиме прямого счета, что исключает его применение в ряз!юстпых счет!!ых, схемах.

С целью реализации режима вычитания прсдлягае;!Оe устройство содержит дополнителы1о одповибраторы сложения и вычитания, опор!!ый и коллскториый ключи сложения и вычптя!!!!!1, соедиие1!Иые с соответствующ!!з!и источ11икями, кяжд11!1 11че!!коl дополиительио содер !

20 аналогичными входами опорного и коллекториого ключей вычитагп!я одповибратора сложения и формирователя, причем входы одповибраторов соед1шены входами счетчика.

На чертсзке приведена фуикциои!!ль!!Ял схема предлагаемого устройства.

Магнитный счетчик содер !<Ит одиовибратОр 1 сложения соответственно с входами 2 и 8 слоJI< 0 I t H H H 0.1 0 I< H j) 0 B I< H u B bt < 0 $0 3 I 4, од!1 0 в И б р атор 5 вычита!!ия соответственно с входами 6 и / ВычитЯпия и блокиров1<и II Выходовl 8, 439926 опорный и коллекторный ключи 9 и 10 сложения с разрешающими входами 11 и соответствующими выходами 12 и И, опорный и коллекторный ключи 14 и 15 вычитания с разрешающими входами 1б и соответствующими выходами 17 и 18, формирователь 19 с входами 20 и 21 и выходом 22, разностные счетные ячейки 28 на трансформаторах 24, каждая из которых включает в себя цепь сложения (области 25 возбуждения, обмотки 26 нормировки, обмотки 27 считывания и коллекторная обмотка 28, транзистор 29 считывания, опорные диоды 80 al 81 записи и считывания) .и цепь,вычитания (обмотки 82 возбуждения, обмотками 88 нормировки, обмотки 84 считывания и коллекторная обмотка 85, транзистор 8б считывания, опорные диоды 87 и 88 записи и считывания).

Счетчик работает следующим образом, При поступлении импульсов на вход 2 сложения одновибратор 1 вырабатывает сигналы, отпирающие коллекторный и опорный ключи

10 и 9 сложения и запускающие формирователь 19. На выходах 12 и И ключей появляются .соответственно коллекторное и опорное напряжения. Та ким образом, рабочие напряжения оказываются приложенными только к цепи сложения, а импульсы с выхода 22 формирователя суммируются накопительным счетчиком. Питающие напряжения на цепь вычитания в это время не подаются, так как опорный и коллекторный ключи 14 и

15 вычитания заперты из-за отсутствия импульса одновибратора 5, который по входу 7 блокируется выходным сигналом 4 одновибратора 1. Указанная блокировка предохраняет устройство от сбоев при одновременном-приходе сигналов по входам 2 и б.

Цепь вычитания работает аналогично цепи сложения, при этом импульс с выхода 8 одновибратора 5 отпирает опорный и коллекторный ключи 14 и 15 вычитания и блокирует одновибратор сложения по входу 8.

Обмотки трансформаторов цепей сложения и вычитания в каждой накопительной ячейке включены встречно, поэтому импульсы, поступающие по разным входам, вызывают разное по знаку приращение остаточного потока в сердечниках накопительных трансформаторов, чем и достигается разностный режим работы устройства.

Перенос информации отдельно по цепям сложения и вычитания осуществляется точно

5 так же, ка|к и в известных накопительных счетчиках.

Предмет изобретения

Магнитный счетчик, содержащий формирователь, источники коллекторного и опорного напря>кения, счетные накопительные ячейки с транзистором считывания и трансформатором, с обмотками нормировки записи и считывания, возбу>кдения и коллекторной, отличаюи ийся тем, что, с целью реализации режима вычитания, он содержит одновибраторы сложения и вычитания, опорный и коллекторный ключи сложения .и вычитааия, соединенные с соответствующ|ими источниками, каждая ячей2р ка дополнительно содержит транзистор считывания, а ее трансформатор — дополнительно обмотки нормировки записи и считывания, возбуждения и коллекторную, причем одноименные концы обмоток нормировки записи

25 цепи сложения всех ячеек через опорные диоды подключены .к выходу опорного ключа сложения, а одноименные концы обмоток нормировки записи цепи вычитания всех ячеек через опорные д|иоды 1под|ключены,к выхозо ду опорного .ключа вычитания, одноименные концы обмоток возбуждения цепи сложения всех ячеек;подключены к выходу коллекторного .ключа сложеяия, а одноименные концы обмоток возбу>кдения цепи

З5 вычитания всех ячеек подключены к выходу коллекторного ключа вычитания, при этом коллекторные обмотки цепей сложения и вычитания всех ячеек соединены со вторыми концами соответствующих обмоток возбужде40 ния, выход одновибратора сложения подключен к разрешающему входу опорного и коллекторного ключей сложения, а также ко входам формирователя и блокировки одновибратора вычитания, выход которого соединен с

45 аналогич|ными входами опорного и коллекторного ключей вычитания одновибратора сложения формирователя, причем IBxоды одновибраторов соединены со входами счетчика.

439926 оп
