Устройство для нанесения порошкообразных полимеров

Патент 440028

Авторы

Иллюстрации

Показать все

Реферат

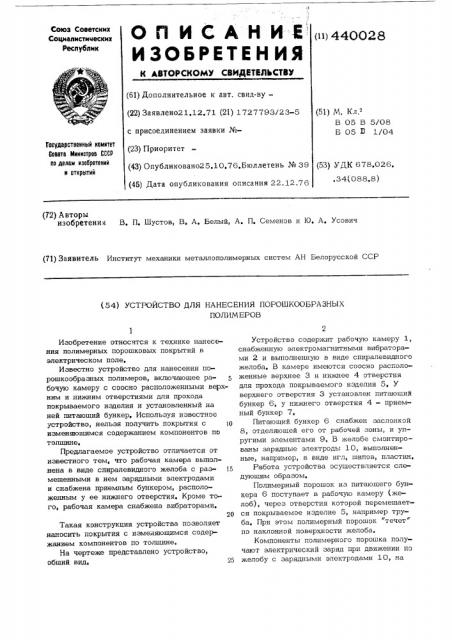

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистииеских

Республик (i>)440628 (61) Дополнительное к авт. свид-ву(22) Заявлено21,12,71 (21) 1727793/23-5 с присоединением заявки №(23) Приоритет (43) Опубликовано25,10,76,Бюллетень № 39 (45) Дата опубликования описания 22.12.76 (51) И. К

B 05 В 5/08

В 05 2 1/04

Государственный комитет

Совета Министров СССР по делам иэооретений и открытий (53) УДК 678.026..34(088.8) (72) Авторы изобретения B. П. Шустов, B. A, Белый, А. П, Семенов и Ю, А, Усович (71) Заявитель Институт механики металлополимерных систем АН Белорусской ССР (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПОРОШКООБРАЗНЫХ

ПОЛИИ ЕРОВ

Изобретение относится к технике нанесения полимерных порошковых покрытий в электрическом поле.

Известно устройство для нанесения порошкообразных полимеров, включающее рабочую камеру с соосно расположенными верхним и нижним отверстиями для прохода покрываемого изделия и установленный на ней питающий бункер, Используя известное устройство, нельзя получить покрытия с ip изменяющимся содержанием компонентов по толщине.

Предлагаемое устройство отличается от известного тем, что рабочая камера выпол.нена в виде спиралевидного желоба с раз- !5 мещенными в нем зарядными электродами и снабжена приемным бункером, расположенным у ее нижнего отверстия. Кроме того, рабочая камера снабжена вибраторами.

Такая конструкция устройства позволяет наносить покрытия с изменяющимся содержанием компонентов по толщине.

На чертеже представлено устройство, общий вид, 25

Устройство содержит рабочую камеру 1, снабженную электромагнитными вибраторами 2 и выполненную в виде спиралевидного желоба. В камере имеются соосно расположенные верхнее 3 и нижнее 4 отверстия для прохода покрываемого изделия 5, У верхнего отверстия 3 установлен питающий бункер 6, у нижнего отверстия 4 вЂ” приемный бункер 7.

Питающий бункер 6 снабжен заслонкой

8, отделяющей его от рабочей зоны, и упругими элементами 9. В желобе смонтированы зарядные электроды 10, выполненные, например, в виде игл, шипов, пластин, Работа устройства осуществляется следующим образом.

Полимерный порошок из питающего бункера 6 поступает в рабочую камеру (желоб), через отверстия которой перемещается покрываемое изделие 5, например труба, При этом полимерный порошок "течет" по наклонной поверхности желоба.

Компоненты полимерного порошка получают электрический заряд при движении по желобу с зарядными электродами 10, на

440028 которые подано высокое напряжение от внешнего источника, электрическими силами извлекаются из смеси и осаждаются на заземленную поверхность изделия, Интенсив» ность извлечения компонентов из смеси определяется напряженностью поля, скоростью перемещения слоя по желобу, зависящей от режима работы вибраторов, и свойствами материала, которые определяют также последовательность выноса и осаждения компонентов на покрываемую поверхность. Например, если применяют композицию, состоящую из порошка полиэтилена и сажи„.последняя преимущественно осаждается из смеси на заземленную поверхность в верхней части аппарата. В нижней части устройства на. покрываемую поверхность наслаивается преимущественно чистый полиэтилен. При прохождении изделием всех участков рабочей зоны устройства компоненты смеси в зависимости от их свойств последовательно наслаиваются на покрываемую поверхность и после соответствуюшей обработки (спекание, оплавление и т. п.) образуют покрытие с изменяющимися по толщине составами и свойствами, Формула изобретения

1. Устройство для нанесения порошкообразных полимеров, включающее рабочую камеру с соосно расположенными верхним

И и нижним отверстиями для прохода покры» ваемого изделия и установленный на ней питающийбункер, отличающееся тем, что, с целью получения покрытий с изменяющимся содержанием компонентов по

l5 толщине, рабочая камера выполнена в виде спиралевидного желоба с размещенными в нем зарядными электродами и снабжена приемным бункером, расположенным у ее нижнего отверстия. щ 2. Устройство по п, 1, о т л и ч а ющ е е с я тем, что рабочая камера снабжена вибраторами.
