Реферат



acme „ .

á á l i i t l t r ó ÷ лнотена мй,и

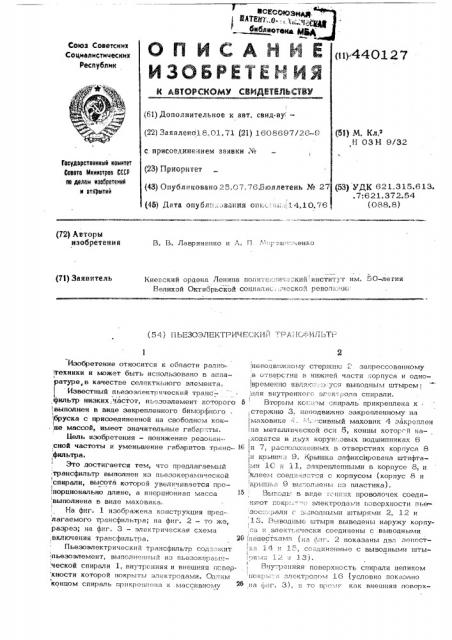

ОП ЙСАЙИЕ

ИЗОБРЕТЕК ЙЯ

Союз Советскии

Социалистических

Республик (1 ц-44О1 27 (61) Дополнительное к авт. свид-ву (И) N. Кл.о

И 03 Н 9/32 (22) Заявленo18,01.71 (21) 1608697120-9 с присоединением заявки 5е (23) Приоритет (43) Опубликована 25.07 76»Бюллетень ти е 27

Государстввииый комитет

Соввта Мииистров СССР ио делам изооретеиий и открытий (53) УДК 621.315.613..7:621.372.54 (088.8) (45) Дата опублцл. ванин апк .;:.;;:,14»10,76, (72) Автори изобретении

В. В. Лавриненко и „. П," .;.- еш:-. --;ена.о

Киевский ордена Ленина политехнич: —;.-,кий институт им. 50-летия

Великой Октябрьской социа7ис iческо; i peB07i " N! (71) Заявитель (54) ПЬ =3ОЗЛИКтрИЧГС1;ИЛ ."i-Л К--:::ÈÜT --

Изобретение относится к области радиь техники и может быть использована в аппаатуре, в качестве селектиьного элемента: Известный пьезоэлектрический транс фильтр низких, частот, пьезоэлемент которого 5

I выполнен в виде закрепленного бимарфнаго

1бруска с присоединенной на свободном кон., це массой, имеет значительные габар.."ты, 11ель изобретения — понижение резонан- сной частоты и уменьшение габаритов транс-: > -. ! .фильтра.

Это достигается тем, что предлагаемый трансфильтр выполнен из пьезокерамическай

1 спирали, высота которой увеличивается про,порционально длине, а инерционная масса выполнена в виде маховика.

На фиг. 1 изображена конструкция пред( лагаемого трансфильтра„на фиг. 2 — -o же, разрез; на фнг. 3 — электрическая схема ,включения трансфильтра.

26

Пьезоэлектрический трансфильтр сод=-ажит пьезоэлемент, выполненный из пьезокеаамиl . ческой спирали 1, внутренняя и внешняя псвер кнасти которой покрыты электродами. Одним концом спираль прикреплена к л ассивнаму,.Неподвижному стержню запрессованному ,в отверстие В нижней части,корпуса и одно временно явля. ;, :.="., уся выводным штырем, для внутреннега и".-:к-,рода спирали. !

Вторым Koi ам =пираль прикреплена к стержню 3. Неподвижно закрепленному на » маховике - .. .,::сивный маховик 4 закреплен

INà металлической ocN 5, концы котарей наГ— ходятся в дьух карунг,авых подшипниках 6

iN 7, расположенных в отверстиях корпуса 8 и крыши.: 9. Крышка зафиксирована штифта ми 10 н i)3., закрепленными в корпусе 8, и ,клеем саедн-;натая с корпусом (корпус 8 и

1 . крыш:;.:;. 9 вы":,слненьl из пластика).

Вывода: B Виде манких проволочек соединяет покр:." ": электродами поверхности пье зос.,—.; ради г В,-, водными штырями 2, 12 и

13. Выводные штыри выведены наружу карпу.".а и элеат.,нчески соединены с выводными

,.чепестка (а нг. 2 показаны два лепестка 14 и 1Ь соединенные с ВыВОдными шты-!, р я ".i;i .1 2 и 3 3 ) .

Внутренняя поверхность спирали целиком покр .": а электродам 16 (условно показано

"a фиr, 3), в та времs как внешняя поверх44Î127 с ность пьезоспирали покрыта двумя электродами 17 и 18, деляшими внешнюю поверхность на две равные части.

В случае использования биморфной сцира- ли электрод между двумя слоями соответствует поверхности электрода 16 на фиг. 3, а внешние — соответственно поверхностям электродов 17 и 18, Электроды 16 и 17 являются входными„ 16 и 18 — выходными.

При подключении источника электрического сигнала к входным электродам на выход- ных возникает электричеСкий сигнал,;максимальное значение которого достигается

В ,на резонансной частоте механических коле баний, Для пьезоэлектрической спирали характерен низкрчастотный резонанс, который не может быть пока отнесен ни к одному

HG известных видов колебаний (Gnnet всего это соответствует изгибу с кручением).

Благодаря этому частоты резонанса могут быть снижены до 10 гц при габаритах не более 1 см.

Инерционная масса позволяет еще на порядок снизить частоту колебаний и изготавливать пьезоэлектрический фильтр на частоте резонанса около 1 гц.

Формула изобретения Пьезоэлектрический трансфильтр, содержащий пьезоэлемент с нанесенными на его поверхность электродами, один конец которого жестко закреплен, а к свободному концу прикреплена инерционная масса, отличающийся тем, что, с целью понижения резонансной частоты и уменьшения его габаритов, он выполнен из пьезокерамической спирали, высота которой увеличивается пропорционально длине, а инерционная масса — в виде поворотного маховика., 440127
