Способ получения тонких металлических листов
Иллюстрации
Реферат
п 440l67

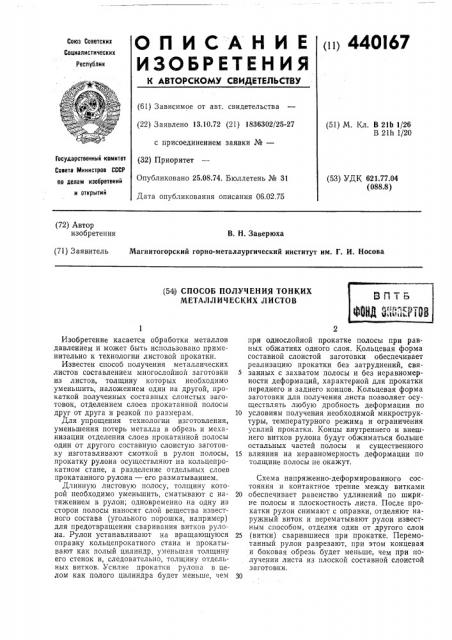

ОПИСАНИЕ
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 13.10.72 (21) 1836302/25-27 с присоединением заявки №вЂ” (32) Приоритет
Опубликовано 25.08.74. Бюллетень № 31
Дата опубликования описания 06.02.75 (51) М. Кл. В 21Ь 1/26
В 2111 1/20
Государственный комитет
Совета Министров СССР (53) УДК 621.77.04 (088.8) по делам изобретений и открытий (72) Автор изобретения
В. Н. Заверюха (71) Заявитель Магнитогорский горно-металлургический институт им. Г. И. Носова (54 ) СПОСОБ ПОЛУЧЕНИЯ ТОНКИХ
МЕТАЛЛИЧЕСКИХ ЛИСТОВ
Изобретение касается обработки металлов давлением и может быть использовано применительно к технологии листовой прокатки.
Известен способ получения металлических листов составлением многослойной заготовки из листов, толщину которых необходимо уменьшить, наложением один на другой, прокаткой полученных составных слоистых заготовок, отделением слоев прокатанной полосы друг от друга и резкой по размерам.
Для упрощения технологии изготовления, уменьшения потерь металла в обрезь и механизации отделения слоев прокатанной полосы один от другого составную слоистую заготовку изготавливают смоткой в рулон полосы, прокатку рулона осуществляют на кольцепрокатном стане, а разделение отдельных слоев прокатанного рулона — его разматыванием.
Длинную листовую полосу, толщину которой необходимо уменьшить, сматывают с натяжением в рулон; одновременно на одну из сторон полосы наносят слой вещества известного состава (угольного порошка, например) для предотвращения сваривания витков рулона. Рулон устанавливают на вращающуюся оправку кольцепрокатного стана и прокатывают как полый цилиндр, уменьшая толщину его стенок и, следовательно, толщину отдельных витков. Усилие прокатки рулона в целом как полого цилиндра будет меньше, чем при однослойной прокатке полосы при равных обжатиях одного слоя. Кольцевая форма составной слоистой заготовки обеспечивает реализацию прокатки без затруднений, свя5 занных с захватом полосы и без неравномерности деформаций, характерной для прокатки переднего и заднего концов. Кольцевая форма заготовки для получения листа позволяет осуществлять любую дробность деформации по
10 условиям получения необходимой микроструктуры, температурного режима и ограничения усилий прокатки. Концы внутреннего и внешнего витков рулона будут обжиматься больше остальных частей полосы и существенного
15 влияния на неравномерность деформации по толщине полосы не окажут.
Схема напряженно-деформированного состояния и контактное трение между витками
20 обеспечивает равенство удлинений по ширине полосы и плоскостность листа, После прокатки рулон снимают с оправки, отделяют наружный виток и перематывают рулон известным способом, отделяя один от другого слои
25 (витки) сварившиеся при прокатке. Перемотанный рулон разрезают, при этом концевая и боковая обрезь будет меньше, чем при получении листа из плоской составной слоистой заготовки.
440167
Предмет изобретения
Составитель И. Крылова
Тех ред Е. Борисова
Корректор Е. Кашина
Редактор Т. Шагова
Заказ 119/6 Изд. № 225 Тираж 837 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Способ получения тонких металлических листов, включающий изготовление составной слоистой заготовки, прокатку этой заготовки, разделение отдельных слоев и резку по размерам, отличающийся тем, что, с целью упрощения технологии изготовления, уменьшения: потерь металла в обрезь и механизации отделения одного слоя прокатанной заготовки от другого, заготовку рулона осуществляют на кольцепрокатном стане, а разделение прокатного рулона на отдельные слои — его разматыванием.
