Реферат



,PiI0 44017

Класс 37 e-, 6

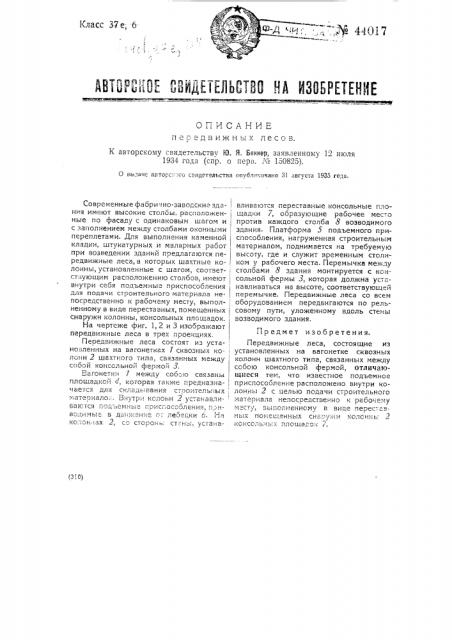

ОГИСЛНИЕ

Г1 Е:; =" Ä Â È æ Í Ы Х ЛЕСОВ.

К авторскому свидетельству И. Я. Eettitep, заявленному 12 июля

1934 года (спр. о перв.. ов 130825).

О вьаачо ввтоос:-:ого свидетельства опубл .11овахо 31 августа 1935 года. (З1а>

Современные фабри,но-заводские здания имеют высокие столоы, расположенные по фасаду с одинаковым шагом и с заполнением между столбами оконными переплетами. Для выполнения каменной кладки, штукатурных и малярных работ при возведении зданий предлагаются передвижные леса, в которых шахтные колонны, установленные с шагом, соответст;снующим расположению столбов, имеют внутри себя подъемные приспособления для подачи строительного материала непосредственно к рабочему месту, выполненному в виде переставных, помещенных снаружи колонны, консольных площадок.

На чертеже фиг. 1,2 и 3 изображают передвижные леса в трех проекциях.

Передвижные леса состоят из установленных на вагонетках 1 сквозных колонн 2 шахтного типа, связанных между собо" консольно"- фермой 3.

2агонетки т между собою связаны площадкой 4, которая также предназначается для склад -вания строителы1ых материало . Внутр . колонн 2 ус-.а на вли. ваготся годъемнь = приспособления, —.=риво и tbl "= 8 двн1 -, лни!." о, лебеоки 0 г1 л колон:ах 2, со сторо". ü ст;-нь;, устанавливаются переставные консольные площадки 7, образующие рабочее место против каждого столба 8 возводимого здания. Платформа 5 подъемного приспособления, нагруженная строительным материалом, поднимается на требуемую высоту, где и служит временным столиком у рабочего места. Перемычка между столбами 8 здания монтируется с консольной фермы 3, которая должна устанавливаться на высоте, соответствующей перемычке. Передвижные леса со всем оборудованием передвигаются по рельсовому пути, уложенному вдоль стены возводимого здания, Предмет изобретения.

Передвижные леса, состоящие из установленных на вагонетке сквозных колонн шахтного типа, связанных между собою консольной фермой, отличающиеся тем, что известное подъемное приспосооление расположено внутри коJlOHHLI 2 с Uett6IO подачи CTpOYiTQitbHOI O материала непосрецстве:-но к рабо.-;ему месту, выполненному в вице перес- вных помещенных cH=iç éè колсн11ь: 2 консольнь!х плоша !ок /.

=1 „! -" rr-,1 ;л & 2 с

/ г г ——

/ (1

/ ) 0

"(!

Д.ц ; { .д . : д".. :, = -" )Q

Б ыторсвох,. езидете;ьстзу Ю. Я. Беккер Ъ» 44ОП
