Реферат

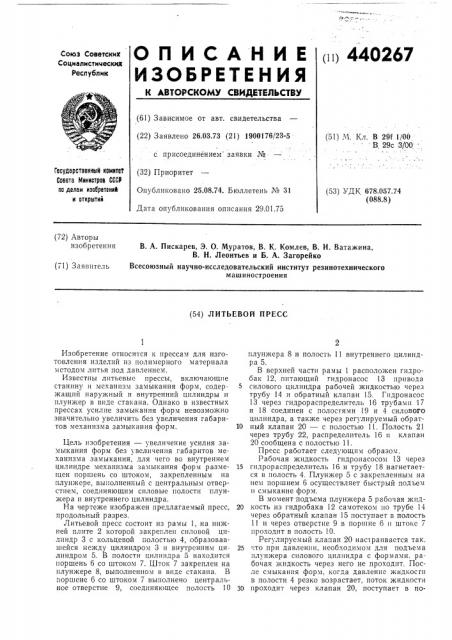

п11 440267

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз СоветскиХ

Социалистически>с

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 26.03.73 (21) 1900176/23-5 с присоединением заявки № (51) М. Кл. В 29f 1/00

В 29с 3/00

Государственный комитет

Совета Министров СССР по делам изаоретений и открытий (32) Приоритет

Опубликовано 25.08.74. Бюллетень № 31

Дата опубликования описания 29.01.75 (53) УДК 678.057.74 (088.8) (72) Авторы изобретения

В. А. Пискарев, Э. О. Муратов, В. К. Комлев, В, И. Ватажина, В. Н. Леонтьев и Б. А. Загорейко

Всесоюзный научно-исследовательский институт резинотехнического машиностроения (71) Заявитель (54) ЛИТЬЕВОЙ ПРЕСС

Изобретение относится к прессам для изготовления изделий из полимерного материала методом литья под давлением.

Известны литьевые прессы, включающие станину и механизм замыкания форм, содер>кащпй наружный и внутренний цилиндры и плунжер в виде стакана. Однако в известных прессах усилие замыкания форм невозможно значительно увеличить без увеличения габаритов механизма замыкания форм.

Цель изобретения — увеличение усилия замыкания форм без увеличения габаритов механизма замыкания, для чего во внутреннем цилиндре механизма замыкания форм размещен поршень со штоком, закрепленным на плунжере, выполненный с центральным отверстием, соединяющим силовые полости плунжера и внутреннего цилиндра.

На чертеже изображен предлагаемый пресс, продольный разрез.

Литьевой пресс состоит из рамы 1, на ниж»ей плите 2 которой закрег:лен силовой цилиндр 3 с кольцевой полостью 4, образовавшейся между цилиндром 3 и внутренним цилиндром 5. В полости цилиндра 5 находится поршень 6 со штоком 7. Шток 7 закреплен на плун>кере 8, выполненном в виде стакана. В поршене б со штоком 7 выполнено центральное отверстие 9, соединяющее полость 10 плунжера 8 и полость 11 внутреннего цилиндра 5.

В верхней части рамы 1 расположен гидробак 12, питающий гидронасос 13 привода силового цилиндра рабочей жидкостью через трубу 14 и обратный клапан 15. Гпдронасос

13 через гидрораспределитель 16 трубами 17 и 18 соединен с полостями 19 и 4 силового цилиндра, а также через регулируемый обрат10 ный клапан 20 с полостью 11. Полость 21 через трубу 22, распределитель 16 и клапан

20 сообщена с полостью 11.

Пресс работает следующим образом.

Рабочая жидкость гидронасосом 13 через

15 гпдрораспределитель 16 и трубу 18 нагнетается в полость 4. Плунжер 5 с закрепленным на нем поршнем б осуществляет быстрый подъем и смыкание форм.

В момент подъема плунжера 5 рабочая жпд20 кость из гидробака 12 самотеком по трубе 14 через обратный клапан 15 поступает в полость

11 и через отверстие 9 в поршне 6 и штоке 7 проходит в полость 10.

Регулируемый клапан 20 настраивается так, 2s "то при давлении, необходимом для подъема плунжера силового цилиндра с формами, рабочая жидкость через него не проходит, После смыкания форм, когда давление жидкости в полости 4 резко возрастает, поток жидкости

ЗО проходит через клапан 20, поступает в по3 лость 11 и через отверстие 9 — в полость 10, создавая усилие замыкания форм. Обратный клапан 15 при этом отсекает поток жидкости из гидробака 12.

Размыкание форм осуществляется путем открытия клапана 15, подачи давления рабочей жидкости в полость 19. Рабочая жидкость вытесняется из полостей 10 и 11 через клапан 15 по трубам 14 и 22 в гидробак 12 и полость силового цилиндра 21 за счет давления жидкости в полости 19 и частично за счет собственного веса форм и плунжера, Затем цикл работы повторяется.

440267

Предмет изобретения

Литьевой пресс, включающий станину, механизм замыкания форм, содержащий наруж5 ный и внутренний цилиндры и плунжер.в виде стакана, о тл и ч а ю шийся тем, что, с целью повышения усилия замыкания форм без увеличения габаритов механизма замыкания, во внутреннем цилиндре размещен поршень со

10 штоком, закрепленным на плунжере, выполненный с центральным отверстием, соединяющим полости плунжера и внутреннего цилиндра.
