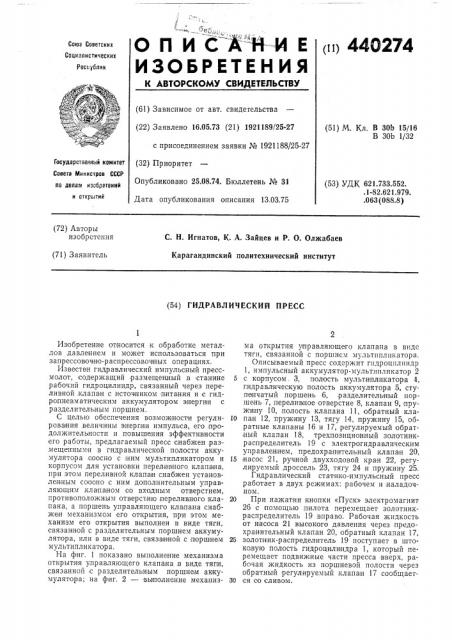

|) ã с ; ш 44О274

ОПИС НИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 16.05.73 (21) 1921189/25-27 (51) М. Кл. В ЗОЬ 15/16

В 30b 1/32 с присоединением заявки № 1921188/25-27

Государственный комитет

Совета Министров СССР по делам изобретений и открытии (32) Приоритет

Опубликовано 25.08.74. Бюллетень № 31

Дата опубликования описания 13.03.75 (53) УДК 621.733.552. .1-82.621.979. .063 (088.8) (72) Авторы изобретения

С. Н. Игнатов, К. А. Зайцев и P. О. Олжабаев

Карагандинский политехнический институт (71) Заявитель (54) ГИДРАВЛИЧЕСКИИ ПРЕСС

Изобретение относится к обработке металлов .давлением и может использоваться при запрессовоч но-распрессовоч ных операциях.

Известен гидравлический импульсный прессмолот, содержащий размещенный .в станине рабочий гидроцилиндр, связанный через переливной,клапан с источником питания и с гидро|пневматическим аккумулятором энергии с разделительным поршнем.

С целью обеспечения возможности регулирова ния величи ны энергии импульса, его продолжительности и повышения эффективности его работы, предлагаемый .пресс снабжен .размещенными в гидравлической полости аккумулятора соосно с,ним мультипликатором и корпусом для установки переливного клапа|на, при этом переливной клана и снабжен установленным соосно с ним дополнительным управляющим,клапаном со входным отверстием, противоположным отверстию переливного клапана, а поршень управляющего клапана снабжен механизмом его открытия, при этом механизм его открытия выполнен в виде тяги, связанной с разделительным поршнем аккумулятора, или в виде тяги, связа н ной с поршнем мультипликатора.

На фиг. 1 показано выполнение механизма открытия управляющего клапана,в виде тяги, связанной с разделительным поршнем аккумулятора; на фиг. 2 — выполнение механизма открытия унравляющвго клапана в виде тяги, связанной с поршнем мультипликатора.

Описываемый пресс содержит гидроцилиндр

1, импульсный аккумулятор-мультипликатор 2

5 с корпусом. 3, полость мультипликатора 4, гидравлическую полость аккумулятора 5, ступенчатый поршень 6,,разделительный поршень 7, переливное отверстие 8, клапан 9, пружи ну 10,,полость клапана 11, обратный кла10 пан 12, пружину 13, тягу 14, пружину 15, обратные клапаны 16 и 17, регулируемый обрат,ный клапан 18, трехпозиционный золотникраспределитель 19 с электрогидравлическим управлением, предохранительный клапа н 20, 15 насос 21, ручной двухходовой кран 22, регулируемый дроссель 23, тягу 24 и пружину 25.

Гидравлический статико- импульсный пресс работает в двух режимах: рабочем и,наладочном.

20 При нажатии кнопки «Пуск» электромагнит

26 с помощью пилота перемещает золотникраспределитель 19 вправо. Рабочая жидкость от насоса 21 высокого давления через предохранительный клапан 20, обратный клапан 17, 25 золотник-распределитель 19 поступает в штоковую полость гидроцили|ндра 1, который перемещает подвижные части пресса вверх, рабочая жидкость из поршневой полости через обратный регулируемый клапан 17 сообщает30 ся со сливом.

440274

При нажатии кнопки «Работа» электромагнит 27 с .помощью пилота перемещает золотник-распределитель 19 влево. Малосло от,насоса 21, золотник 19, регулируемь1й обратный клапан 18 поступает в .поршневую полость видроцилиндра 1. Происходит движение подвижных частей пресса вниз. Ступенчатый поршень 6 под давлением жидкости в гидроцилиндре перемещается к корпусу 3.

Одновременно рабочая жидкость от золотника-распределителя 19 подается,в гидравлическую полость аккумулятора 5, где она через дроссельное отверстие клапана 9 лоладает в полость клапана 11 и .под давлением жидкости за счет разности площадей седла клапана и полости удерживает в закрытом положении переливное отверстие 8 в корпусе 3.

Поршень 7 аккумулятора под давлением жидкости перемещается и сжимает газ, воздействуя на тягу 14 через, пружину 15. Усилие пружины,недостаточно для открывания допол нительного обратного клапана 12, и она сж имается до упора тяги 14. При дальнейшем .перемещении поршня 7 открывается обратный клапан 12, вызывая падение давления,в полости

11, открывание:переливного клапана 9 и переливание жидкости:из полости аккумулятора 5 в полость;мультипликатора 4.

Поршень 7 аккумулятора под давлением жидкости перемещается и сжимает газ, а ступенчатый поршень 6 под давлением жидкости в цилиндре перемещается к разделительной перегородке. При,встрече тяги 24 с поршнем дополнительного клапана 12 пружинна 25 сжимается, лока тяга 24,не упрется в поршень 6.

При дальнейшем леремещении,поршня 6 открывается обратный клапан 12, вызывая падение давления в полости клапана 11, открытие переливного клапана 9 и переливание жидкости из полости аккумулятора 5 в полость мультипликатора 4.

Ступенчатый поршень перемещается под давлением жидкости в полости 4, обеспечивая дополнительный импульс давления,в гидроцилиндре пресса.

Для осуществления 1наладоч ных ходов без включения импульсного аккумулятора-мультипл икатара .кран 22 перекрывают.

Включением электромагнита 26 золотникраспределитель 19 перемещается, вправо с по10 мощью пилота, жидкость от насоса поступает ,в штоковую полость гидроцилиндра, и подвижные части пресса перемещаются вверх.

При включении электромагнита 27 золотникраспределитель перемещается, влево, происходит движение .подвижных частей пресса вниз.

Предмет изобретения

1. Гидравлический пресс, содержащий смон20 тированный .в ставни не рабочий гидроцилиндр, связанный через переливной клала и с источником .питания и с гидропневматическим аккумулятором энергии с разделительным поршнем, отличающийся тем, что, с целью

25 повышения эффективности работы, он снабжен размещенными в гидравлической полости аккумулятора соооно с еим мультипликатором и корпусом для установки переливного .клапана, соооно с последним установлен управляю30 щий клапан с входным отверстием, расположенным противоположно отверстию переливного клапана, а поршень управляющего клапана снабжен механизмом его открытия.

2. Пресс по п. 1, отличающийся тем, 35 что механизм открьпия управляющего клапа на выполнен в виде тяги, приводимой от разделительного поршня аккумулятора.

3. Пресс ло;п. 1, отличающийся тем, что механизм открытия управляющего клапана

40 выполнен,в,виде тяги, лривод имой от поршня мультипликатора.
