Реферат

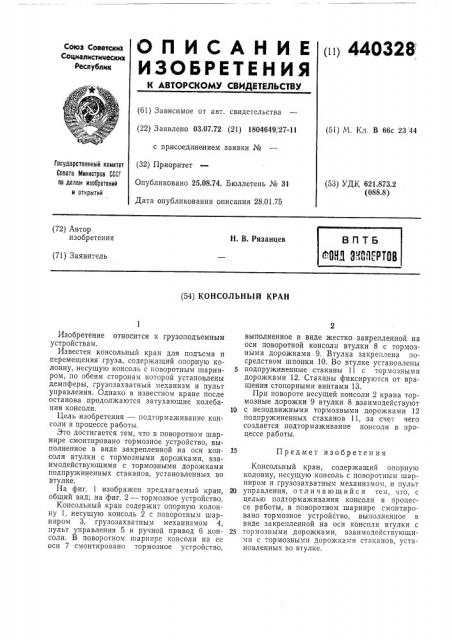

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Совхоз СоветскиХ

Социалистических

Реслублик (61) Зависимое от авт. свидетельства (22) Заявлено 03.07.72 (21) 1804649, 27-11 с присоединением заявки № (32) Приоритет

Опубликовано 25.08.74. Бюллетень № 31

Дата опубликования описания 28.01.75 (51) М. Кл. В 66с 23, 44

Государственный комитет

Сонета Министров СССГ оо делам изооретений и открытий (53) УДК 621.873.2 (088.8) (72) Автор изобретения

Н. В. Рязанцев (71) Заявитель (54) KO H СОЛ Ь Н Ы Й КРАН

Изобретение относится к грузоподъемным устройствам.

Известен консольный кран для подъема и перемещения груза, содержащий опорную колонну, несущую консоль с поворотным шарниром, по обеим сторонам которой установлены демпферы, грузозахватный механизм и пульт управления. Однако в известном кране после останова продолжаются затухающие колебания консоли.

Цель изобретения — подтормаживание консоли в процессе работы.

Это достигается тем, что в поворотном шарнире смонтировано тормозное устройство, выполненное в виде закрепленной на оси консоли втулки с тормозными дорожками, взаимодействующими с тормозными дорожками подпружиненных стаканов, установленных во втулке.

На фиг. 1 изображен предлагаемый кран, общий вид; на фиг. 2 — тормозное устройство.

Консольный кран содержит опорную колонну 1, несущую консоль 2 с поворотным шарниром 3, грузозахватным механизмом 4, пульт управления 5 и ручной привод 6 консоли. В поворотном шарнире консоли на ее оси 7 смонтировано тормозное устройство, выполненное в виде жестко закрепленной на оси поворотной консоли втулки 8 с тормозными дорожками 9. Втулка закреплена посредством шпонки 10. Во втулке установлены подпружиненные стаканы 11 с тормозными дорожками 12. Стаканы фиксируются от вращения стопорными винтами 13.

При повороте несущей консоли 2 крана тормозные дорожки 9 втулки 8 взаимодействуют

10 с неподвижными тормозными дорожками 12 подпружиненных стаканов 11, за счет чего создается подтормаживание консоли в процессе работы.

15 Предмет изобретения

Консольный кран, содержащий опорную колонну, несущую консоль с поворотным шарниром и грузозахватным механизмом, и пульт

20 управления, отличающийся тем, что, с целью подтормаживания консоли в процессе работы, в поворотном шарнире смонтировано тормозное устройство, выполненное в виде закрепленной на оси консоли втулки с

25 тормозными дорожками, взаимодействующими с тормозными дорожками стаканов, установленных во втулке.

440328

Составитель Ю. Борисов

Редактор 3. Твердохлебова Техред Г. Васильева Корректор Т. Добровольская

Заказ 57/9 Изд. № 198 Тираж 811 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
