Реферат

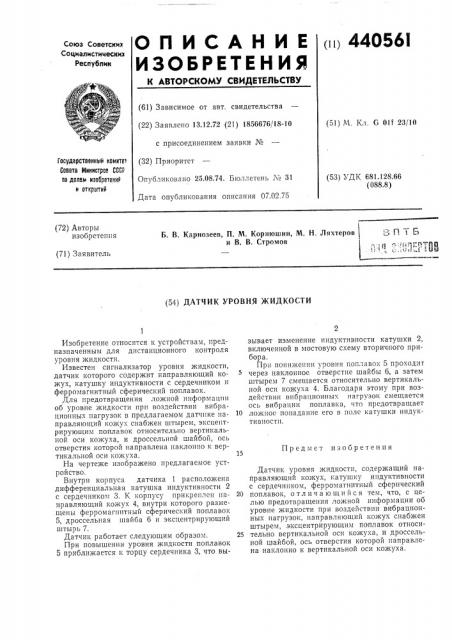

О п И С А Н И Е <п 44056I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски»

Социалистическии

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 13.12.72 (21) 1856676/18-10 (51) M. Кл. 6 Olf 23/10 с присоединением заявки №

Гасударственный комете

Совете Министров СССР оо делам изооретений и открытий (32) Приоритет

Опубликовано 25.08.74. Бюллетень № 31 (53) УДК 681.128.66 (088.8) Дата опубликования описания 07.02.75 (72) Авторы изобретения

Б. В. Карнозеев, П. М. Корнюшин, М. Н. Ляхтеров и В. В. Стромов (71) Заявитель (54) ДАТЧ И К УРО В НЯ ЖИДКО СТ И

Предмет изобретения

Изобретение относится к устройствам, предназначенным для дистанционного контроля уровня жидкости.

Известен сигнализатор уровня жидкости, датчик которого содержит направляющий кожух, катушку индуктивности с сердечником и ферромагнитный сферический поплавок.

Для предотвращения ложной информации об уровне жидкости при воздействии вибрационцых нагрузок в предлагаемом датчике направляющий кожух снабжен штырем, эксцецтрирующим поплавок относительно вертикальной оси кожуха, и дроссельной шайбой, ось отверстия которой направлена наклонно к вертикальной оси кожуха.

На чертеже изображено предлагаемое устройство, Внутри корпуса датчика 1 расположена дифференциальная катушка индуктивности 2 с сердечником 3. К корпусу прикреплен направляющий кожух 4, внутри которого размещены ферромагнитный сферический поплавок

5, дроссельная шайба 6 и эксцентрирующий штырь 7.

Датчик работает следующим образом.

При повышении уровня жидкости поплавок

5 приближается к торцу сердечника 3, что вызывает изменение индуктивности катушки 2, включенной в мостовую схему вторичного прибора.

Прп понижении уровня поплавок 5 проходит через наклонное отверстие шайбы 6, а затем штырем 7 смещается относительно вертикальной оси кожуха 4. Благодаря этому при воздействии вибрационных нагрузок смещается ось вибрации поплавка, что предотвращает

10 ложное попадание его в поле катушки индуктивностп.

Датчик уровня жидкости, содержащий направляющий кожух, катушку индуктивности с сердечником, ферромагнитный сферический

20 поплавок, отличающийся тем, что, с целью предотвращения ложной информации об уровне жидкости при воздействии вибрационных нагрузок, направля1ощий кожух снабжен штырем, эксцентрирующим поплавок относи25 тельно вертикальной оси кожуха, и дроссельной шайбой, ось отверстия которой направлена наклонно к вертикальной оси кожуха.

440561

Составитель Ю. Колотий

Техред Т. Миронова

Редактор Т. Иванова

Корректоры Н. Лебедева и 3. Тарасова

Типография, пр. Сапунова, 2

Заказ 163/10 Изд. № 171 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
