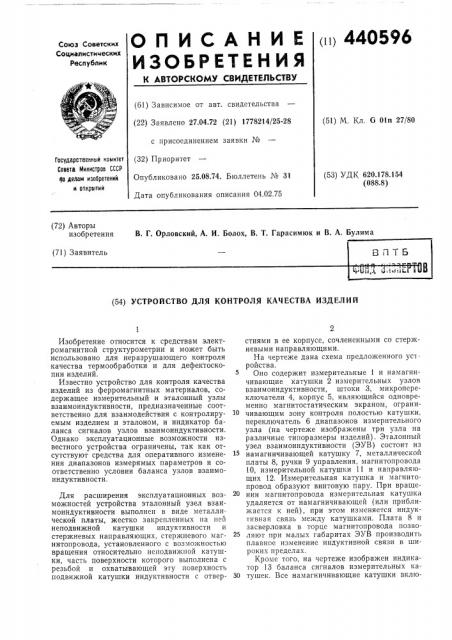

О П И С А Н И Е пц 440596

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 27.04.72 (21) 1778214/25-28 с присоединением заявки № (32) Приоритет

Опубликовано 25.08.74. Бюллетень № 31

Дата опубликования описания 04.02.75 (51) М. Кл. G 01п 27/80

Государстеенный комитет

Совета Министров СССР

llo делам изобретений и открытий (53) УДК 620.178.154 (088.8) (72) Авторы изобретения В. Г. Орловский, А. И. Болох, В. T. Гарасимюк и В. А. Булима (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ КАЧЕСТВА ИЗДЕЛИЙ

Изобретение относится к средствам электромагнитной структурометрии и может быть использовано для неразрушающего контроля качества термообработки и для дефектоскопии изделий.

Известно устройство для контроля качества изделий из ферромагнитных материалов, содержащее измерительный и эталонный узлы взаимоиндуктивности, предназначенные соответственно для взаимодействия с контролируемым изделием и эталоном, и индикатор баланса сигналов узлов взаимоиндуктивности.

Однако эксплуатационные возможности известного устройства ограничены, так как отсутствуют средства для оперативного изменения диапазонов измерямых параметров и соответственно условия баланса узлов взаимоиндуктивности.

Для расширения эксплуатационных возможностей устройства эталонный узел взаимоиндуктивности выполнен в виде металлической платы, жестко закрепленных на ней неподвижной катушки индуктивности и стержневых направляющих, стержневого магнитопровода, установленного с возможностью вращения относительно неподвижной катушки, часть поверхности которого выполнена с резьбой и охватывающей эту поверхность подвижной катушки индуктивности с отверстиями в ее корпусе, сочлененными со стержневыми направляющими.

На чертеже дана схема предложенного устройства.

Оно содержит измерительные 1 и намагничивающие катушки 2 измерительных узлов взаимоиндуктивности, штоки 3, микропереключатели 4, корпус 5, являющийся одновременно магнитостатическим экраном, ограничивающим зону контроля полостью катушки, переключатель 6 диапазонов измерительного узла (на чертеже изображены три узла на различные типоразмеры изделий). Эталонный узел взаимоиндуктивности (ЭУВ) состоит из намагничивающей катушку 7, металлической платы 8, ручки 9 управления, магнитопровода

10, измерительной катушки 11 и направляющих 12. Измерительная катушка и магнитопровод образуют винтовую пару. При вращении магнитопровода измерительная катушка удаляется от намагничивающей (или приближается к ней), при этом изменяется индуктивная связь между катушками. Плата 8 и засверловка в торце магнитопровода позволяют при малых габаритах ЭУВ производить плавное изменение индуктивной связи в широких пределах.

Кроме того, на чертеже изображен индикатор 13 баланса сигналов измерительных ка30 тушек. Все намагничивающие катушки вклю440596

1 г

Составитель А. Духанин

Редактор Т. Шагова

Техред Т. Курилко

Корректор Н. Аук

Типография, пр. Сапунова, 2 чены последовательно и питаются стабилизированным источником переменного тока блока питания. Измерительные катушки включены последовательно встречно. Разностный электрический сигнал с измерительных катушек выпрямляется и подается на усилитель постоянного тока (УПТ), на выходе которого включен электроизмерительный прибор (микроамперметр).

После включения и прогрева производят установку нуля усилителя постоянного тока.

Затем производят калибровку прибора, для чего переключателем б диапазонов устанавливают рабочий диапазон в соответствии с габаритами контролируемого изделия и с помощью ручки 9 управления совмещают стрелку микроамперметра с отметкой на шкале прибора. После указанной калибровки контролируемое изделие помещается в соответствующий датчик, при этом срабатывает микропереключатель 4, который включает источник переменного тока в цепи намагничивающих катушек только в момент измерения.

В зависимости от магнитных свойств изделия изменяется величина индуктируемой в измерительной катушке э.д. с. Разностный сигнал с измерительных катушек выпрямляется и подается на УПТ. Зафиксировав показания микроамперметра, сверяют величину отклонения стрелки прибора с допустимыми для данного размера изделий значениями по таблице.

Предмет изобретения

Устройство для контроля качества изделий из ферромагнитных материалов, содержащее

10 измерительный и эталонный узлы взаимоиндуктивности, предназначенные соответственно для взаимодействия с контролируемым изделием и эталоном, и индикатор баланса сигналов узлов взаимоиндуктивности, о т л и ч а15 ю щ е е с я тем, что, с целью расширения эксплуатационных возможностей, эталонный узел взаимоиндуктивности выполнен в виде металлической платы, жестко закрепленных на ней неподвижной катушки индуктивности и стержневых направляющих, стержневого магнитопровода, установленного с возможностью вращения, относительно неподвижной катушки, часть поверхности которого выполнена с резьбой, и охватывающей эту поверх25 ность подвижной катушки индуктивности с отверстиями в ее корпусе, сочлененными со стержневыми направляющими.
