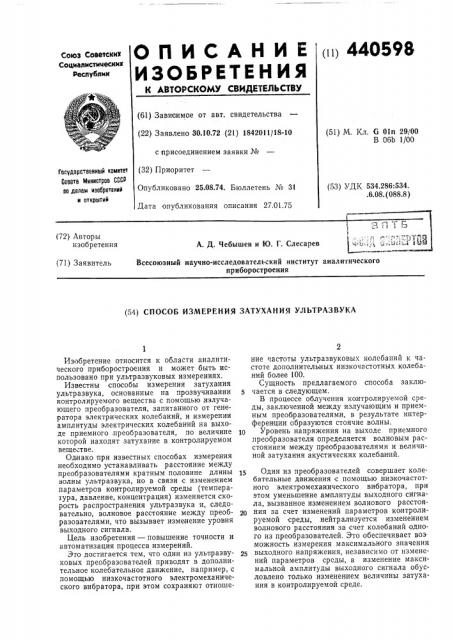

(и) 440598

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсни1т

Социалистииесних

Реслублин (61) Зависимое от авт. свидетельства (22) Заявлено 30.10.72 (21) 1842011/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 25.08.74. Бюллетень № 31

Дата опубликования описания 27.01.75 (51) М. Кл. б Oln 29/00

В 06b 1/00

Гасударственный комитет

Совета Министров СССР оо делам изооретений н Открытий (53) УДК 534.286:534.

6.08. (088.8) )

1 -:,.

A Й. Чебышев в Ю. Г. Слесарев (72) Авторы изобретения (71) Заявитель

Всесоюзный научно-исследовательский институт аналитического приборостроения (54) СПОСОБ ИЗМЕРЕНИЯ ЗАТУХАНИЯ УЛЬТРАЗВУКА

Изобретение относится к области аналитического приборостроения и может быть использовано при ультразвуковых измерениях.

Известны способы измерения затухания ультразвука, основанные на прозвучивании контролируемого вещества с помощью излучающего преобразователя, запитанного от генератора электрических колебаний, и измерении амплитуды электрических колебаний на выходе приемного, преобразователя, по величине которой находят затухание в контролируемом веществе.

Однако при известных способах измерения необходимо устанавливать расстояние между преобразователями кратным половине длины волны ультразвука, но в связи с изменением параметров контролируемой среды (температура, давление, концентрация) изменяется скорость распространения ультразвука и, следовательно, волновое расстояние между преобразователями, что вызывает изменение уровня выходного сигнала.

Цель изобретения — повышение точности и автоматизация процесса измерений.

Это достигается тем, что один из ультразвуковых преобразователей приводят в дополнительное колебательное движение, например, с помощью низкочастотного электромеханического вибратора, при этом сохраняют отношение частоты ультразвуковых колебаний к частоте дополнительных низкочастотных колебаний более 100.

Сущность предлагаемого способа заклю5 чается в следующем.

В процессе облучения контролируемой среды, заключенной между излучающим и приемным преобразователями, в результате интерференции образуются стоячие волны.

Уровень напряжения на выходе приемного преобразователя определяется волновым расстоянием между преобразователями и величиной затухания акустических колебаний, 15 Один из преобразователей совершает колебательные движения с помощью низкочастотного электромеханического вибратора, при этом уменьшение амплитуды выходного сигнала, вызванное изменением волнового расстояния за счет изменений параметров контролируемой среды, нейтрализуется изменением волнового расстояния за счет колебаний одного из преобразователей. Это обеспечивает воз. можность измерения максимального значения выходного напряжения, независимо от изменений параметров среды, а изменение максимальной амплитуды выходного сигнала обусловлено только изменением величины затухания в контролируемой среде.

440598

Предмет изобретения

Составитель Н. Игнатенко

Техред Г. Васильева

Редактор О. Степина

Корректор Т. Хворова

За::аз 61,,13 Изд. № 187 Тираж 651. Подписное

Ш. ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва; )K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Способ измерения затухания ультразвука, основанный на прозвучивании контролируемого вещества с помощью излучающего преобра- 5 зователя, запитанного от генератора электриче ских колебаний, и измерении амплитуды электрических колебаний на выходе приемного преобразователя, по величине которой находят затухание в контролируемом веществе, о тл и- 10 ч а ю шийся тем, что, с целью повышения точности и автоматизации процесса измерений, один из ультразвуковых преобразователей приводят в дополнительное колебательное движение, например, с помощью низкочастотного электромеханического вибратора, при этом сохраняют отношение частоты ультразвуковых колебаний к частоте дополнительных низкочастотных колебаний более 100.
