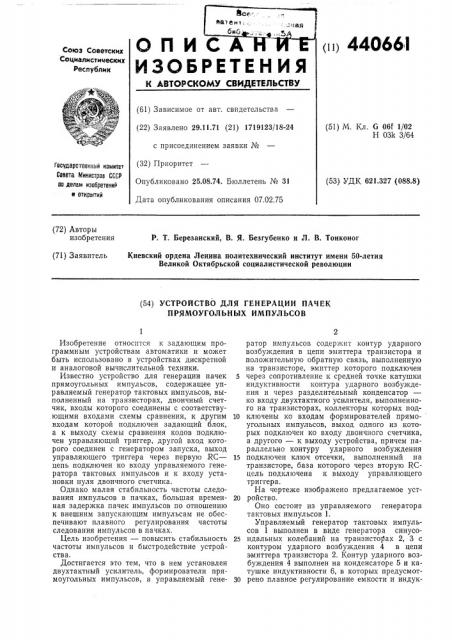

(i0 440661

СПИ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Ресвублик (61) Зависимое от авт. свидетельства (22) Заявлено 29.11.71 (21) 1719123/18-24 с присоединением заявки № (32) Приоритет

Опубликовано 25.08.74. Бюллетень № 31

Дата опубликования описания 07.02.75 (51) M. Кл. С 061 1/02

Н 03k 3/64

Гасударственный комитет

Совета министров СССР по делам изобретений е открытий (53) УДК 621.327 (088.8) (72) Авторы изобретения

P. Т. Березанский, В. Я. Безгубенко и Л. В. Тонконог (71) Заявитель

Киевский ордена Ленина политехнический институт имени 50-летия

Великой Октябрьской социалистической революции (54) УСТРОЙСТВО ДЛЯ ГЕНЕРАЦИИ ПАЧЕК

ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ

Изобретение относится к задающим программным устройствам автоматики и может быть использовано в устройствах дискретной и аналоговой вычислительной техники.

Известно устройство для генерации пачек прямоугольных импульсов, содержащее управляемый генератор тактовых импульсов, выполненный на транзисторах, двоичный счетчик, входы которого соединены с соответствующими входами схемы сравнения, к другим входам которой подключен задающий блок, а к выходу схемы сравнения кодов подключен управляющий триггер, другой вход которого соединен с генератором запуска, выход управляющего триггера через первую RC— цепь подключен ко входу управляемого генератора тактовых импульсов и к входу установки нуля двоичного счетчика.

Однако малая стабильность частоты следования импульсов в пачках, большая временная задержка пачек импульсов по отношению к внешним запускающим импульсам не обеспечивают плавного регулирования частоты следования импульсов в пачках.

Цель изобретения — повысить стабильность частоты импульсов и быстродействие устройства.

Достигается это тем, что в нем установлен двухтактный усилитель, формирователи прямоугольных импульсов, а управляемый генератор импульсов содержит контур ударного возбуждения в цепи эмиттера транзистора и положительную обратную связь, выполненную на транзисторе, эмиттер которого подключен

5 через сопротивление к средней точке катушки индуктивности контура ударного возбуждения и через разделительный конденсатор— ко входу двухтактного усилителя, выполненного на транзисторах, коллекторы которых под10 ключены ко входам формирователей прямоугольных импульсов, выход одного из которых подключен ко входу двоичного счетчика, а другого — к выходу устройства, причем параллельно контуру ударного возбуждения

15 подключен ключ отсечки, выполненный на транзисторе, база которого через вторую RCцель подключена к выходу управляющего триггера.

На чертеже изображено предлагаемое уст20 ройство.

Оно состоит из управляемого генератора тактовых импульсов 1.

Управляемый генератор тактовых импульсов 1 выполнен в виде генератора синусо25 идальных колебаний на транзисторах 2, 3 с контуром ударного возбуждения 4 в цепи эмиттера транзистора 2. Контур ударного возбуждения 4 выполнен на конденсаторе 5 и катушке индуктивности 6, в которых предусмот30 рено плавное регулирование емкости и индук440661

10 тивности, Параллельно контуру ударного возбуждения подключен ключ отсечки, выполHpHHûé на транзисторе 7.

Базы транзисторов 7, 2 через RC-цепочки 8 и 9 подключены к выходу управляющего триггера 10. Эмиттер транзистора 3 через разделительный конденсатор 11 подключен на вход первичной обмотки трансформатора 12 двухтактного усилителя, выполненного на транзисторах 13, 14, коллекторы которых подключены по входам формирователей 15 и 16 прямоугольных импульсов. Выход формирователя 15 прямоугольных импульсов соединен со счетным входом двоичного счетчика 17, поразрядные выходы которого соединены с соответствующими входами схемы сравнения кодов 18, другие входы которой подключены к соответствующим выходам задающего блока 19. Выход схемы сравнения кодов соединен с одним из входов управляющего триггера 10, второй вход которого подключен к выходу генератора запускающих импульсов 20. Выход управляющего триггера, кроме подключения его через RC-цепочки 8, 9 к базам транзисторов

7 и 2, подключен также на установочный вход (У«0») двоичного счетчика 17.

В исходном состоянии устройства двоичный счетчик 17 и управляющий триггер 10 находятся в нулевом состоянии. С выхода триггера низкий потенциал поступает в базы транзисторов 7 и 2. Транзисторы открыты, и в контуре ударного возбуждения 4 колебания отсутствуют. При поступлении от генератора запускающих импульсов 20 на один из входов управляющего триггера 10 импульса запуска, триггер перебрасывается в рабочее состояние, при котором из выхода триггера в базы транзисторов 7, 2 поступает высокий перепад напряжений, в результате чего транзисторы 7, 2 закрываются. В момент закрытия транзисторов в контуре ударного возбуждения 4 создается перепад возбуждающего тока, и в контуре мгновенно возникают колебания синусоидальной формы с частотой, на которую настроен контур. Первый полупериод синусоидальных колебаний в контуре всегда будет положительным. Благодаря наличию положительной обратной связи, создаваемой за счет транзистора 3, колебания в контуре будут незатухающими. Синусоидальное напряжение, снимаемое с резистора 21, через разделительный конденсатор 11, подается на вход первичной обмотки трансформатора 12 двухтактного усилителя 22. Последний формирует из синусоидального напряжения трапецеидальные импульсы по двум выходам с одинаковой частоты следования, но сдвинутые на 180 относительно один другого по фазе.

Формирование трапецеидальных импульсов из синусоидального напряжения происходит за счет насыщения открытых транзисторов 13, 14 двухтактного усилителя 22.

В связи с тем, что первый полупериод синусоидального напряжения в контуре всегда положительный, с коллектора транзистора 13

60 выдаются импульсы с опережением на полупериод по отношению к импульсам, выдаваемым с коллектора транзистора 14.

С выходов двухтактного усилителя 22 импульсы поступают на входы формирователей

15, 16 прямоугольных импульсов, которые формируют прямоугольные импульсы с заданными параметрами и выдают их во внешние устройства. С выхода формирователя 15 прямоугольных импульсов импульсы поступают также на вход двоичного счетчика 17.

Двоичный код, отсчитываемый двоичным счетчиком 17, непрерывно сравнивается в схеме сравнения кодов 18 с заданным двоичным кодом, который поступает в схему сравнения кодов от задающего блока 19.

В момент совпадения кодов с выхода схемы сравнения кодов 18 выдается сигнал, который поступает на второй вход управляющего триггера 10 и перебрасывает его в нулевое состояние. Отрицательный период. напряжения поступает в базы транзисторов 7, 2 и на нулевой вход двоичного счетчика 17. Передним фронтом отрицательного перепада напряжения двоичный счетчик устанавливается в нулевое состояние, а транзисторы 7 и 2 открываются и шунтируют контур ударного возбуждения 4 малым сопротивлением, в результате чего колебания в контуре прекращаются.

В связи с тем, что транзистор 7 (ключ отсечки) подключен параллельно контуру ударного возбуждения 4, в момент открытия транзистора контур мгновенно через малое сопротивление открытого транзистора 7 закорачивается на «землю», и колебания в контуре прекращаются мгновенно.

Без ключа отсечки контур шунтируется сопротивлением, равным сумме сопротивлений открытого транзистора 2, сопротивления резистора 23 и сопротивления источника питания.

Это в несколько раз больше сопротивления открытого транзистора 7, поэтому в контуре не происходит мгновенное затухание и появляются лишние импульсы в пачках, что в ряде случаев недопустимо.

Начало следующей пачки определяется подачей нового запускающего сигнала от генератора запускающих импульсов 20, чем регулируется скважность пачек при заданном числе импульсов в пачке.

Частота следования импульсов в самой пачке обусловлена частотой колебаний в контуре ударного возбуждения 4, которая может плавно меняться при плавном изменении параметров контура, а число импульсов в пачке задается внешним задающим устройством 19.

Предмет изобретения

1. Устройство для генерации пачек прямоугольных импульсов, содержащее управляемый генератор тактовых импульсов, выполненный на транзисторах, двоичный счетчик, входы которого соединены с соответствующими входами схемы сравнения, к другим входам

440661

I (1 1

Составитель О. Гудкова

Техред T. Миронова

Корректор Н. Аук

Редактор С. Ежкова

Заказ 113/6 Изд. № 178«а» Тираж 624 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5 типография, пр. Сапунова, 2 которой подключен зада.ощий блок, а к выходу схемы сравнения подключен управляющий триггер, другой вход которого соединен с генератором запуска, выход управляющего триггера через первую RC-цепь подключен ко входу управляемого генератора тактовых импульсов и ко входу установки уля двоичного счетчика, отличающееся тем, что, с целью повышения стабильности iÿñòoòû импульсов и повышения быстродействия устройства, в нем установлен двухтактный усилитель, формирователи прямоугольных импульсов, а управляемый генератор импульсов содержит контур ударного возбуждения в цепи эмиттера транзистора и положительную обратную связь, выполненную на транзисторе, эмиттер которого подключен через резистор к средней точке катушки индуктивности контура ударного возбуждения и через разделительный конденсатор ко входу двухтактного усилителя, вы5 полненного на транзисторах, коллекторы которых подключены ко входам формирователей прямоугольных импульсов, выход одного из которых подключен ко входу двоичного счетчика, а другого — к выходу устройства, 10

2. Устройство по и. 1, отличающееся тем, что параллельно контуру ударного возбуждения подключен ключ отсечки, выполненный на транзисторе, база которого через вто15 рую Р С-цепь подключена к выходу управляющего триггера.
