(и 44073!

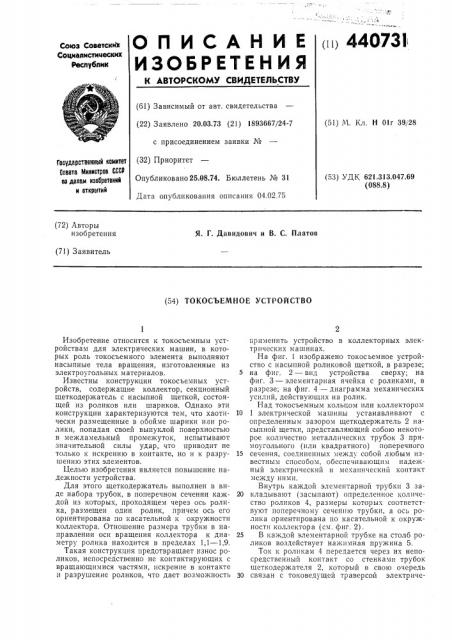

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскими

Социалистических

Республик (61) Зависимый от авт. свидетельства (22) Заявлено 20.03,73 (21) 1893667/24-7 с присоединением заявки № (32) Приоритет

Опубликовано 25.08.74. Бюллетень № 31

Дата опубликования описания 04.02,75 (51) М. Кл. H 01г 39 28

Государственный комитет

Совета Министров СССР оо данам изобретений и открытий (53) УДК 621.313.047.69 (088,8) (72) Авторы изобретения

Я. Г. Давидович и В. С. Платов (71) Заявитель (54) ТОКОСЪЕМНОЕ УСТРОЙСТВО

Изобретение относится к токосъемным устройствам для электрических машин, в которых роль токосъемного элемента выполняют насыпные тела вращения, изготовленные из электроугольных материалов.

Известны конструкции токосъемных устройств, содержащие коллектор, секционный щеткодержатель с насыпной щеткой, состоящей из роликов или шариков. Однако эти конструкции характеризуются тем, что хаотически размещенные в обойме шарики или ролики, попадая своей выпуклой поверхностью в межламельный промежуток, испытывают значительной силы удар, что приводит не только к искрению в контакте, но и к разрушению этих элементов.

Целью изобретения является повышение надежности устройства.

Для этого щеткодержатель выполнен в виде набора трубок, в поперечном сечении каждой из которых, проходящем через ось ролика, размещен один ролик, причем ось его ориентирована по касательной к окружности коллектора. Отношение размера трубки в направлении оси вращения коллектора к диаметру ролика находится в пределах 1,1 — 1,9.

Такая конструкция предотвращает износ роликов, непосредственно не контактирующих с вращающимися частями, искрение в контакте и разрушение роликов, что дает возможность применить устройство в коллекторных электрических машинах.

На фиг. 1 изображено токосьемное устройство с насыпной роликовой щеткой, в разрезе;

5 на фиг. 2 — вид устройства сверху; на фиг. 3 — элементарная ячейка с роликами, в разрезе; на фиг. 4 — диаграмма механических усилий, действующих на ролик.

Над токосъемным кольцом или коллектором

10 1 электрической машины устанавливают с определенным зазором щеткодержатель 2 насыпной щетки, представляющий собою некоторое количество металлических трубок 3 прямоугольного (или квадратного) поперечного

15 сечения, соединенных между собой любым известным способом, обеспечивающим надежный электрический и механический контакт между ними.

Внутрь каждой элементарной трубки 3 за20 кладывают (засыпают) определенное количество роликов 4, размеры которых соответствуют поперечному сечению трубки, а ось ролика ориентирована по касательной к окружности коллектора (см. фиг. 2).

25 В каждой .элементарной трубке на столб роликов воздействует нажимная пружина 5.

Ток к роликам 4 передается через их непосредственньш контакт со стенками трубок щеткодержателя 2, который в свою очередь

30 связан с токоведущей траверсой электриче440731 ской машины. Под действием усилия P (см. фиг. 4) нажимной пружины 5 ролики 4 расклиниваются между собой и стенками трубки и под действием усилий Prop прижимаются к стенкам трубки 3.

Соотношение размера в направлении оси вращения коллектора и диаметра ролика подбирают так, чтобы, с одной стороны, расклинива;ощее усилие Prop было .достаточным, чтобы обеспечить необходимый контакт роликов со стенками щеткодержателя (при наименьших соотношениях их), а с другой стороны, по мере износа роликов, последние перемещались бы в направлении к коллектору под действием силы Р„р, (при наибольших соотношениях), при этом длину ролика выбирают так, чтобы исключить разворот роликов внутри трубки при их укладке, т. е. не допустить совпадения оси ролика с осью коллектора (кольца). Поэтому отношение размера трубки в направлении оси вращения коллектора к диаметру ролика берут в пределах 1,1 — 1,9.

Расклинивание роликов внутри трубки и ориентировка устраняет и предотвращает удары их, так как ролики уже не могут «провалигаться» в межламельный промежуток (естественно, если длина их будет болыпе ширины иежламельного промежутка) .

Тем самым достигается равномерное скольжение щетки по поверхности коллектора без искрения в контакте и разрушения контактных элементов. Применение в устройстве других насыпных элементов, например шариков, кубов или тел неправильной формы не допустимо, поскольку в одном случае не обеспечивается создание необходимого расклинивающего усилия, в другом — не обеспечивается создание строго ориентированного взаимного расположения элементов внутри трубки, при1О водящего к искажению схемы передачи нажимных усилий контакта как щетки со щеткодержателем, так и щетки с контактной поверхностью коллектора.

Предмет изобретения

Токосъемное устройство для электрических машин, содержащее коллектор, секционный

20 щеткодержатель с насыпной щеткой, состоящей из роликов, отличающееся тем, что, с целью повышения надежности токосъема щеткодержатель выполнен в виде набора трубок, в поперечном сечении каждой из кото25 рых, проходящем через ось ролика, размещен один ролик, причем его ось ориентирована по касательной к окружности коллектора, а отношение размера трубки в направлении оси вращения коллектора к диаметру ролика наЗО ходится в пределах 1„1 — 1,9.

440731

+ue. 4
