Реферат



Р бсесоювнам

О и 1!сасА таей--е

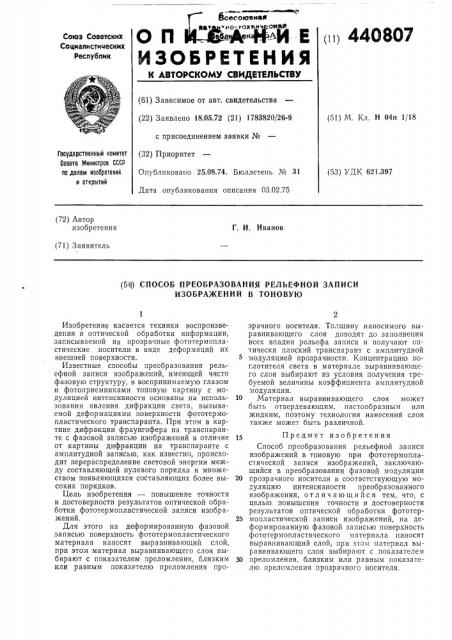

ИЗОБРЕТЕНИЯ ц 44О807

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 18.05.72 (21) 1783820/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 25.08.74. Бюллетень № 31

Дата опубликования описания 03.02.75 (51) М. Кл. Н 04п 1/18

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.397 (72) Автор изобретения

Г. И. Иванов (71) Заявитель (54 ) СПОСОБ ПРЕОБРАЗОВАНИЯ РЕЛЬЕФНОЙ ЗАПИСИ

ИЗОБРАЖЕНИЙ В ТОНОВУЮ

Изобретение касается техники воспроизведения и оптической обработки информации, записываемой на прозрачные фототермопластические носители в виде деформаций их внешней поверхности.

Известные способы преобразования рельефной записи изображений, имеющей чисто фазовую структуру, в воспринимаемую глазом и фотоприемниками тоновую картину с модуляцией интенсивности основаны на использовании явления дифракции света, вызываемой деформациями поверхности фототермопластического транспаранта. При этом в картине дифракции фраунгофера на транспаранте с фазовой записью изображений в отличие от картины дифракции на транспаранте с амплитудной записью, как известно, происходит перераспределение световой энергии между составляющей нулевого порядка и множеством появляющихся составляющих более высоких порядков.

Цель изобретения — повышение точности и достоверности результатов оптической обработки фототермопластической записи изображений.

Для этого на деформированную фазовой записью поверхность фототермопластического материала наносят выравнивающий слой, при этом материал выравнивающего слоя выбирают с показателем преломления, близким или равным показателю преломления прозрачного носителя. Толщину наносимого выравнивающего слоя доводят до заполнения всех впадин рельефа записи и получают оптически плоский транспарант с амплитудной модуляцией прозрачности. Концентрацию поглотителя света в материале выравнивающего слоя выбирают из условия получения требуемой величины коэффициента амплитудной модуляции.

10 Материал выравнивающего слоя может быть отвердевающим, пастообразным или жидким, поэтому технология нанесения слоя также может быть различной.

15 Предмет изобретения

Способ преобразования рельефной записи изображений в тоновую при фототермопласчической записи изображений, заключающийся в преобразовании фазовой модуляции

20 прозрачного носителя в соответствующую модуляцию интенсивности преобразованного изображения, отличающийся тем, что, с целью повышения точности и достоверности результатов оптической обработки фототер25 мопластической записи изображений, на деформированную фазовой записью поверхность фототермопластического матерна Ià наносят выравнивающий слой, при этом материал выравнивающего слоя выбирают с показателем

30 преломления, близким или равным показателю преломления прозрачного носителя,
