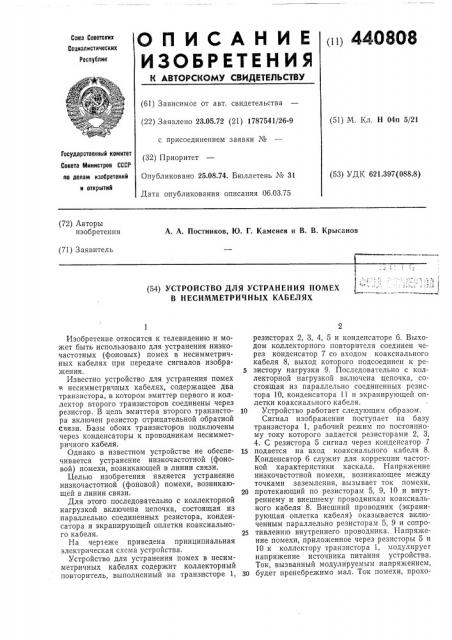

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ по 44080 8

Союз Советских

Социалистических

Республик (61) Зависимое от авт, свидетельства (22) Заявлено 23.05.72 (21) 1787541/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 25.08.74, Бюллетень № 31

Дата опубликования описания 06.03.75 (51) М. Кл. Н 04п 5/21

Государственный комитет

Совета Министров СССР (53) УДК 621.397(088.8) по делам изобретений и открытий (72) Авторы изобретения

А. А. Постников, Ю. Г. Каменев и В. В. Крысанов (71) Заявитель

1.

1 (54) УСТРОИСТВО ДЛЯ УСТРАНЕНИЯ ПОМЕХ

В НЕСИММЕТРИЧНЫХ КАБЕЛЯХ

Изобретение относится к телевидению и может быть использовано для устранения низкочастотных (фоновых) помех в несимметричных кабелях при передаче сигналов изображения.

Известно устройство для устранения помех в несимметричных кабелях, содержащее два транзистора, в котором эмиттер первого и коллектор второго транзисторов соединены через резистор. В цепь эмиттера второго транзистора включен резистор отрицательной обратной связи. Базы обоих транзисторов подключены через конденсаторы к проводникам несимметричного кабеля.

Однако в известном устройстве не обеспечивается устранение низкочастотной (фоновой) помехи, возникающей в линии связи.

Целью изобретения является устранение низкочастотной (фоновой) помехи, возникающей в линии связи.

Для этого последовательно с коллекторной нагрузкой включена цепочка, состоящая из параллельно соединенных резистора, конденсатора и экранирующей оплетки коаксиального кабеля.

На чер1еже приведена принципиальная электрическая схема устройства.

Устройство для устранения помех в несимметричных кабелях содержит коллекторный повторитель, выполненный на транзисторе 1, резисторах 2, 3, 4, 5 и конденсаторе 6. Выходом коллекторного повторителя соединен через конденсатор 7 со входом коаксиального кабеля 8, выход которого подсоединен к ре5 зистору нагрузки 9. Последовательно с коллекторной нагрузкой включена цепочка, состоящая из параллельно соединенных резистора 10, конденсатора 11 и экранирующей оплетки коаксиального кабеля.

10 Устройство работает следующим образом, Сигнал изображения поступает на базу транзистора 1, рабочий режим по постоянному току которого задается резисторами 2, 3, 4. С резистора 5 сигнал через конденсатор 7

15 подается на вход коаксиального кабеля 8.

Конденсатор 6 служит для коррекции частотной характеристики каскада. Напряжение низкочастотной помехи, возникающее между точками заземления, вызывает ток помехи, 20 протекающий по резисторам 5, 9, 10 и внутреннему и внешнему проводникам коаксиального кабеля 8. Внешний проводник (экранирующая оплетка кабеля) оказывается включенным параллельно резисторам 5, 9 и сопро25 тивлению внутреннего проводника. Напряжение помехи, приложенное через резисторы 5 и

10 к коллектору транзистора 1, модулируег напряжение источника питания устройства.

Ток, вызванный модулируемым напряжением, 30 будет пренебрежимо мал. Ток помехи, прохо440808

Предмет изобретения

Составитель Э, Гилинская

Редактор А, Зиньковский Техред 3. Тараненко

Корректор Н. Лебедева

Заказ 441/5 Изд. № 307 Тираж 708 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 дя в нагрузку (резистор 9), в основном будет определяться напряжением помехи, которое приложено к внешнему проводнику коаксиального кабеля.

Конденсатор 11 служит для отвода на землю наводимых на внешний проводник кабеля высокочастотных помех. Устройство для устранения помех в несимметричных кабелях работает эффективно в том случае, когда сопротивление резистора 10 будет много больше сопротивления внешнего проводника несимметричного кабеля.

Устройство для устранения помех в несимметричных кабелях при передаче видеосигна5 лов, содержащее коллекторный повторитель, выход которого соединен со входом коаксиального кабеля, отличающееся тем, что, с целью устранения низкочастотной (фоновой) помехи, возникающей в линии связи, 10 последовательно с коллекторной нагрузкой включена цепочка, состоящая из параллельно соединенных резистора, конденсатора и экранирующей оплетки коаксиального кабеля.
