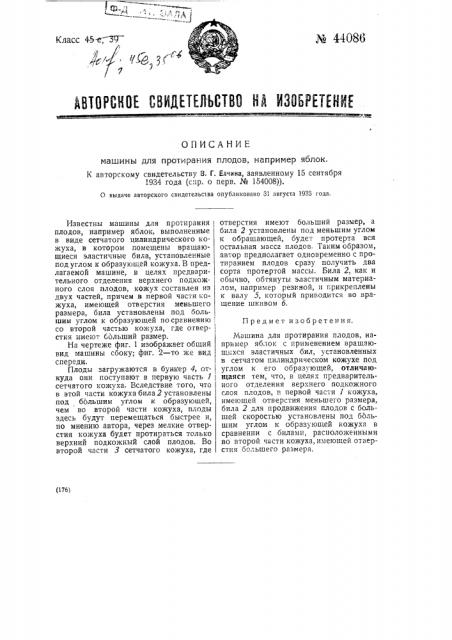

Класс 4-5-т, У7 о Я ®(ЦТОРСНОЕ СВИДЕПЛЪСТВО НД ИЗБРННИЕ

ОПИСАНИЕ машины для протирания плодов, например яблок.

К авторскому свидетельству В. Г. Едчина, заявленному 15 сентября

1934 года (спр. о перв. № 154008)).

О выдаче авторского свидетельсава опубликовано 31 августа 1935 года.

Предмет изобретения.

Известны машины для протирания t плодов, например яблок, выполненные в виде сетчатого цилиндрического кожуха, в котором помещены вращающиеся эластичные била, установленные под углом к образующей кожуха. В предлагаемой машине, в целях предварительного отделения верхнего подкож-, ного слоя плодов, кожух составлен из двух частей, причем в первой части кожуха, имеющей отверстия меньшего размера, била установлены под большим углом к образующей по сравнению, со второй частью кожуха, где отвер-, стия имеют больший размер.

На чертеже фиг. 1 изображает общий вид машины сбоку; фиг, 2 — то же вид спереди.

Плоды загружаются в бункер 4, от-

I куда они поступают в первую часть 1 j сетчатого кожуха. Вследствие того, что в этой части кожуха била 2 установлены под большим углом к образующей, чем во второй части кожуха, плоды здесь будут перемещаться быстрее и, по мнению автора, через мелкие отверстия кожуха будет протираться только верхний подкожный слой плодов. Во второй части 3 сетчатого кожуха, где отверстия имеют больший размер, а била 2 установлены под меньшим углом к обращающей, будет протерта вся остальная масса плодов. Таким образом, автор предполагает одновременно с протиранием плодов сразу получить два сорта протертой массы. Била 2, как и обычно, обтянуты эластичным материалом, например резиной, и г;рикреплены к валу 5, который приводится во вращение шкивом 6.

Машина для протирания плодов, например яблок с применением вращающихся эластичных бил, установленных в сетчатом цилиндрическом кожухе под углом к его образующей, отличающаяся тем, что, в целях пгедварительного отделения верхнего подкожного слоя плодов, в первой части 1 кожуха, имеющей отверстия меньшего размера, била 2 для продвижения плодов с большей скоростью установлены под большим углом к образующей кожуха в сравнении с билами, расположенными во второй части кожуха, имеющей отверстия большего размера.
