Способ изготовления земляных форм
Иллюстрации
Реферат
Соне Соеетскик
Социалистических
Ресоублнк

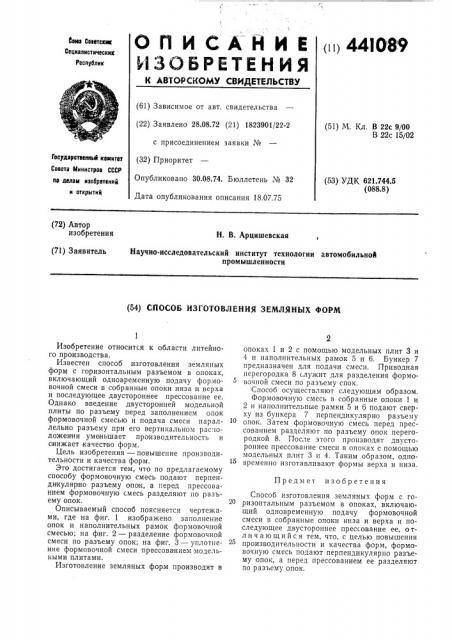

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 28.08.72 (21) 1823901/22-2 с присоединением заявки № (32) Приоритет
Опубликовано 30.08.74. Бюллетень № 32
Дата опубликования описания 18.07.75 (51) М. Кл. В 22с 9/00
В 22с 15/02
Государетеенныб комитет
Совета Министров СССР но делам нэабретений и открытий (53) УДК 621.744.5 (088.8) (72) Автор изобретения
Н. В. Арцишевская
Научно-исследовательский институт технологии автомобильной промышленности (71) Заявитель (54) СЙОС06 ИЗГОТОВЛЕНИЯ ЗЕМЛЯНЫХ ФОРМ
Предмет изобретения
Изобретение относится к области литейного производства.
Известен способ изготовления земляных форм с горизонтальным разъемом в опоках, включающий одновременную подачу формовочной смеси в собранные опоки низа и верха и последующее двустороннее прессование ее.
Однако введение двусторонней модельной плиты по разъему перед заполнением опок формовочной смесью и подача смеси параллельно разъему при его вертикальном рас:юложении уменьшает производительность и снижает качество форм.
Цель изобретения — повышение производительности и качества форм.
Это достигается тем, что по предлагаемому способу формовочную смесь подают перпендикуляр но разъему oBQIK, а перед прессованием формовочную смесь разделяют по разьему опок.
Описываемый способ поясняется чертежами, где на фиг. 1 изображено заполнение опок и наполнительных рамок формовочной смесью; на фиг. 2 — разделение формовочной смеси по разъему опок; на фиг. 3 — уплотнение формовочной смеси прессованием модельными плитами.
Изготовление земляных форм производят в опоках 1 и 2 с помощью модельных плит 3 и
4 и наполнительных рамок 5 и 6. Бункер 7 предназначен для подачи смеси. Приводная перегородка 8 служит для разделения формовочной смеси по разъему спок.
Способ осуществляют следующим образом.
Формовочную смесь в собранные опоки 1 и
2 и наполнительные рамки 5 и 6 подают сверху из бункера 7 перпендикулярно разъему спок. Затем формовочную смесь перед прессованием разделяют по разъему опок перегородкой 8. После этого производят двустороннее прессование смеси в опоках с помощью модельных плит 3 и 4. Таким образом, одновременно изготавливают формы верха и низа.
Способ изготовления земляных форм с горизонтальным разъемом в опоках, включающий одновременную подачу формовочной смеси в собранные опоки низа и верха и последующее двустороннее прессование ее, отл и ч а ю шийся тем, что, с целью повышения производительности и качества форм, формовочную смесь подают перпендикулярно разъему опок, а перед прессованием ее разделяют по разъему опок.
441089
11 1 11
Корректор В. Брыксина
Редактор Т. Горячева
За::аз 605,:! Изд. М 1332 Тира2к 811 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
1 1
Л
Фин 1
5 с зиг. 2
Составитель Г. Дорони::.а
Техред И. Карандашова
