Реферат

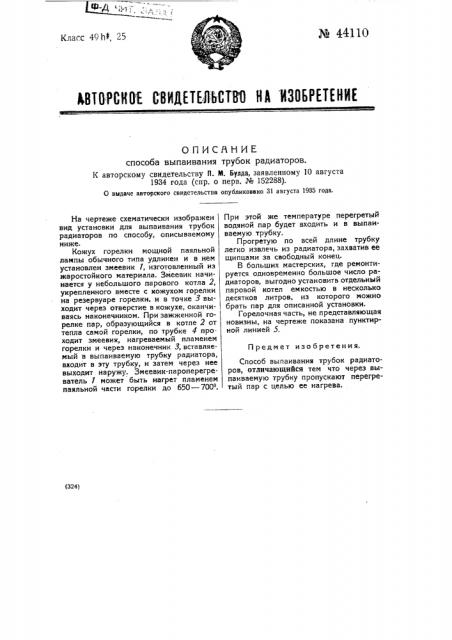

АВТОРСКОЕ СЗИДЕТЕЛЪСТОО НА ИЗОБРЕТ(НИЕ

ОПИСЯНИЕ способа выпаивания трубок радиаторов.

К авторскому свидетельству П. М. Булда, заявленному 10 августа

1934 года (спр. о перв. ¹ 152288).

О выдаче авторского свидетельства опубликовано 31 августа 1935 года.

Предмет изо бретения. (324) На чертеже схематически изображен вид установки для выпаивания трубок радиаторов по способу, описываемому ниже.

Кожух горелки мощной паяльной лампы обычного типа удлинен и в нем установлен змеевик 1, изготовленный из жаростойкого материала. Змеевик начинается у небольшого парового котла 2, укрепленного вместе с кожухом горелки на резервуаре горелки, и в точке 3 выходит через отверстие в кожухе, оканчиваясь наконечником. При зажженной горелке пар, образующийся в котле 2 от тепла самой горелки, по трубке 4 про. ходит змеевик, нагреваемый пламенем горелки и через наконечник 3, вставляемый в выпаиваемую трубку радиатора, входит в эту трубку, и затем через нее выходит наружу. Змеевик-пароперегреватель 1 может быть нагрет пламенем паяльной части горелки до 650 — 700 .

При этой же температуре перегретый водяной пар будет входить и в выпаиваемую трубку.

Прогретую по всей длине трубку легко извлечь из радиатора, захватив ее щипцами за свободный конец.

В больших мастерских, где ремонтируется одновременно большое число радиаторов, выгодно установить отдельный паровой котел емкостью в несколько десятков литров, из которого можно брать пар для описанной установки.

Горелочная часть, не представляющая новизны, на чертеже показана пунктирной линией 5.

Способ выпаивания трубок радиаторов, отличающийся тем что через выпаиваемую трубку пропускают перегретый пар с целью ее нагрева.
