Сварочный электрод
Иллюстрации
Реферат

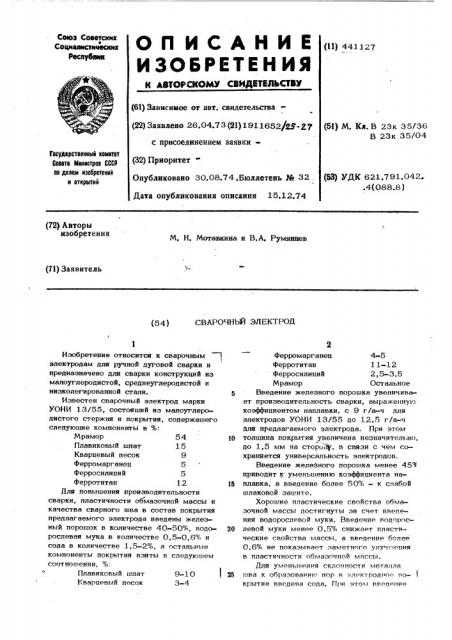

Сотоз Советскнх
Социалмстювснтех
Реса убеек
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВЯДВТИДЬСТВУ (!3) 441127 (61) Зависимое от авт. свидетельства— (22) ЗаЯвлено 26.04.73 (21) 1911652&9 ? 7 с присоединением заявкиГосударственный наинтет
Совета Мнннстрав СССР во делан нэабретеннй н открытей (32) ПриоритетОпубликовано 30.08.74,Бюллетень ¹ 32
Дата опубликования описания 15.12.74 (72) Авторы изобретения
М, Н. Мотавкина и В.А, Румянцев (71) Заявитель
СВАРОЧНЬЙ ЭЛЕКТРОД (54) ферромарганец 4-5 ферротитан 1 1-12 ферросилиций 2,5-3,5
Мрамор Остальное
Введение железного порошка увеличивает производительность сварки, выраженную коэффициентом нанлавки, с 9 г/а-ч для электродов УОНИ 13/55 до 12,5 г/а-ч для предлагаемого электрода. При этом толщина покрытия увеличена незначительно, до 1,5 мм нв старо;в, в связи с чем сохраняется универсальность электродов.
Введение железного порошка менее 45% приводит к. уменьн ению коэффициента нвплавка, в введение более 50% - к слабой шлаковой защите.
Хорошие пластические свойства обмазочной массы достигнуты за счет введения водорослевой муки. Введение тодорос левой муки менее 0,5% снижает пластические свойства массы, а введение более
0,6% не показывает заметного улучшения в пластичности обмазочной массы.
Для уменьшения скло.п.ости металла шва к образовани ° пор в электрод о.. по- крытие введена сода. При этом введение
9-1 0
3-4
Изобретение относится к сварочным электродам для ручной дуговой сварки и предназначено для сварки конструкций из малоуглеродистой, среднеуглеродистой и низколегированной стали. 5
Известен сварочный электрод марки
УОНИ 13/55, состоящий из мвлоуглеролистого стержня и покрытия, содержащего следующие компоненты в %:
Мрамор 54
Плавиковый шлат 15
Кварпевый песок 9 ферромврганец 5 ферросилиций 5 ферротитан 12 15
Для повышения производительности сварки, пластичности обмазочной массы и качества сварного шва в состав покрытия предлагаемого электрода введены железный порошок в количестве 40-50%, водо- 20 рослевая мука в количестве 0,5-0,6% и сода в количестве 1,5-2%, а остальные компоненты покрытия взяты в следующем соотношении, %:
Плавиковый шлат l м
Кварцевый песок (5f) М. Кл. В 23к 35/36
В 23к 35/04 (53) 3 ДК 621,791.042. .4(088.8 ) 441327
ПРЕДМЕТ ИЗОБРЕТЕНИЯ
9-1 0
3-4
4-5
11-12
2,5 Я,5
Остальное
Т.Яровая
Составитель
Редактор Н.Суханова 1 екр„д Н.Сенина корр««р М. Р01т0В8
Ванна, g Иза. ЗЗ J/фЯ Таране gt/(/ Понипненое
ЦППППП государственного комитета Совета Министров СССР по делам изобретений н открытий
Москва, 113035, Раушская наб., 4
Ппедпоиятис «Патент», Москва, Г-59, Бережковская наб., 24 соды в указанном количестве позволяет избавиться от пор в разных участках шва,, поры остаются лишь в местах зажигания дуги. Введение соды более 2% не обеспечивает полную ликвидацию пор в металле шва.
I
Сварочный электрод, состоящий из мало углеродистого стержня и покрытии, содержй- О щего плавиковый шлат, кварцевый песок, ферромарганец, ферротитан, ферросилиций, мрамор, отличающийся тем, что„ с целью повышения производительности сЬарки, пластичноСти; обмазочной массы и качества сварного шва, в состав покрытия введены железный порошок в количестве
45-50%, водорослевая мука B количестве
0,5-0,6% и сода в количестве 1,5-2%, а остальные компоненты покрытия взяты в следующем соотношении, %:.
Плавиковый шлат
Кварцевый песок ферромарганец ферротитан ферросилиций
Мрамор
