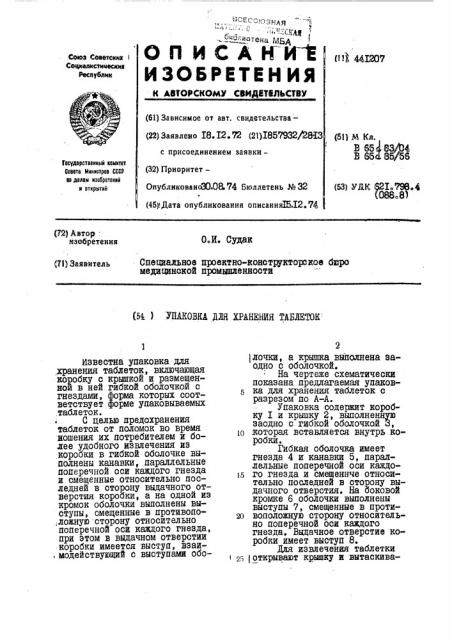

ОП ИСАКИЙ (112> 44I207
Саоз советское i
Социалистииескик
Республик
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТВЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено I8. I2 ° 72 (21) 1857932/2ЖЗ (51) М Кл.
В SS 83Я)4
Б Ss eS/Ы с присоединением заявки—
Геаудврственный квинтет
Севвтв Инннстрев СССР ве делам нзабрвтеннй н етнрьннй (32) Приоритет—
Опубликован<80.08 74 Бюллетень № 32 (45).Дата опубликования описанияП,Ю2.74 (бз> Ы 821.798.4 (Ge8.e) (72) Автор: изобретения
О.И. Судак
Специальное проектно-EoacTgyzTQIx zoe бвро медицинской промышленности (71) Заявитель (54 ) УПАКОВКА ДЛЯ ХРАНЕНИЯ ТАБЛЕТОК йзвестна упаковка для ,хранения таблеток, включающая коробку с крышкой и размещеннои в ней гибкой оболочкой с гнездами, форма которых соответствует форме упаковываемых .таблеток.
С целью предохранения таблеток от поломок во время ношения их потребителем и более удобного извлечения из коробки в гибкой оболочке выполнены канавки, параллельные поперечной оси канщого гнезда и смещенные относительно последней в сторону выдачного отверстия коробки, а на одной из кромок оболочки выполнены выступы, смещенные в противопо:ложную сторону относительно поперечной оси каждого гнезда, при этом в выдачном отверстии коробки имеется выступ, взаи, модействующий с выступами обо2 лочки, а крышка выполнена заодно с оболочкой.
На чертеже схематически показана предлагаемая yaazosка для хранения таблеток с разрезом по А-А.
Упаковка содержит коробку I и крышку 2,,выполненную заодно с гибкой оболочкой 3, которая вставляется внутрь коробки.
Гибкая оболочка имеет гнезда 4 и канавки 5, параллельные поперечной оси каждоis ro гнезда и смещеннче относительно последней в сторону выдачного отверстия. На боковой кромке 6 оболочки выполнены выступы 7, смещенные в проти2о воположную сторону относительно поперечной оси каждого гнезда. Выдачное отверстие коробки ймеет выступ 8.
Для извлечения таблетки к (открывают крыпку и вытаскива3 ют гибкую оболочку до упора (выступ наталкивается на выступ 8).
Благодаря данному конструктивному выполнению оболочки в момент упора снаружи коробки появляется канавка 5 и часть таблетки, находящейся в гнезде 4.
При перегибе оболочки по канавке часть таблетки освобож дается (приблизительно одна треть ее, остальная часть находится в коробке), в результате чего таблетка самопроизвольно не выпадает из гнезда, но легко может быть вынута даже без помощи рук. При дальнейшем вытаскивании оболочки выступ 7 легко проходит выступ
8, так как при извлечении таблетки гибкая оболочка в месте, где находится выступ 7, легко сжимается за счет пустого гнез да.
После извлечения нужной дозы таблеток гибкую оболочку вводят в коробку и закрывают крышкой.
После извлечения всех таблеток оболочка может снова заполняться таблетками, и упаковка используется многократно.
Заполнение оболочки таблетками производится в обратном порядке.
44I207
1о
15 яо
ПРЕЦМЕТ ИЗОБРЕТЕНИЯ упаковка для хранения таблеток включающая коробку с крышкой и размещенной в ней гибкой оболочкой с гнездами, рма которых соответствует рме упаковываемых таблеток, отличающаяся тем, что, с целью предохранения последних от поломок во время ношения их потребителем и более удобного извлечения из коробки, в гибкой оболочке выполнейы канавки, параллельные поперечной оси каждого гнезда и смещенные относительно последней в сторону выдачного отверстия коробки, а на одной из кромок оболочки выполнены выступы, смещенные в противоположную сторону относительно поперечной оси канского гнезда, при этом в выдачном отверстии коробки имеется выступ, взаимодействующий с выступами оболочки, а крышка выполнена заодно с оболочкой.
