Реферат



<и) 44l287

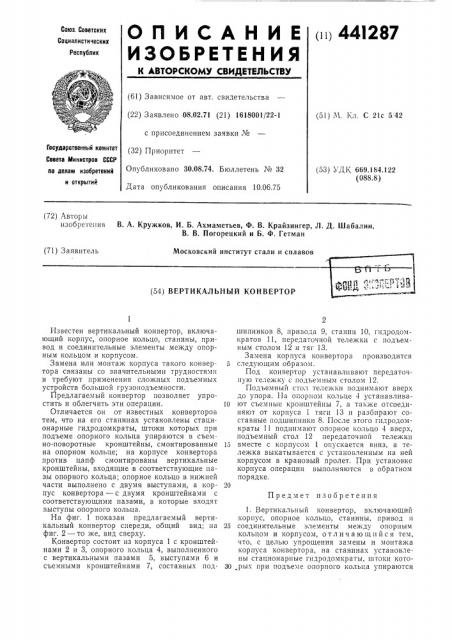

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Савв. Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 08.02.71 (21) 1618001/22-1 с присоединением заявки № (32) Приоритет

Опубликовано 30.08.74. Бюллетень ¹ 32

Дата опубликования описания 10.06.75 (51) М. 1(л. С 21с 5. 42

Государственный комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 669.184.122 (088.8) (72) Авторы изобретения

В. А. Кружков, И. Б. Ахмаметьев, Ф. В. Крайзингер, Л. Д. Шабалин, В. В. Погорецкий и Б. Ф. Гетман (71) Заявитель

Московский институт стали и сп (54) ВЕРТИКАЛЬНЫЙ КОНВЕРТО

Предмет изобретения

Известен вертикальный конвертор, включающий корпус, опорное кольцо, станины, привод и соединительные элементы между опорным кольцом и корпусом.

Замена или монтаж корпуса такого конвертора связаны со значительными трудностями и требуют применения сложных подъемных устройств большой грузоподъемности.

Предлагаемый конвертор позволяет упростить и облегчить эти операции.

Отличается он от известных конверторов тем, что на его станинах установлены стационарные гидродомкраты, штоки которых при подъеме опорного кольца упираются в съемно-поворотные кронштейны, смонтированные на опорном кольце; на корпусе конвертора против цапф смонтированы вертикальные кронштейны, входящие в соответствующие пазы опорного кольца; опорное кольцо в нижней части выполнено с двумя выступами, а корпус конвертора — с двумя кронштейнами с соответствующими пазами, в которые входят выступы опорного кольца.

На фиг. 1 показан предлагаемый вертикальный конвертор спереди, общий вид; на фиг. 2 — то же, вид сверху.

Конвертор состоит из корпуса 1 с кронштейнами 2 и 3, опорного кольца 4, выполненного с вертикальными пазами 5, выступами 6 и съемными кронштейнами 7, составных подшипников 8, привода 9, станин 10, п|дродомкратов 11, передаточной тележки с подъемным столом 12 и тяг 13.

Замена корпуса конвертора производится

5 следующим образом.

Под конвертор устанавливают передаточную тележку с подъемным столом 12.

Подъемный стол тележки поднимают вверх до упора. На опорном кольце 4 устанавлива10 ют съемные кронштейны 7, а также отсоединяют от корпуса 1 тяги 13 и разбирают составные подшипники 8. После этого гпдродомкраты 11 поднимают опорное кольцо 4 вверх, подъемный стол 12 передаточной тележки

15 вместе с корпусом 1 опускается вниз, а тележка выкатывается с установленным на ней корпусом в крановый пролет. При установке корпуса операции выполняются в обратном порядке.

1. Вертикальный конвертор, включающий корпус, опорное кольцо, станины, привод и

25 соединительные элементы между опорным кольцом и корпусом, отличающийся тем, что, с целью упрощения замены и монтажа корпуса конвертора, на станинах установлены стационарные гидродомкраты, штоки кото30 рых при подъеме опорного кольца упираются

441287

3 г, 1 (1 ! Ю

Ы )й

1 ((! ф

Р ° 7 Р7

Рог 7

Фиг. 2

Составитель К. Дьяконов

Техред М. Семенов Корректор Т. Добровольская

Редактор Е. Шепелева

Заказ 1328/4 Изд, № 1238 Тираж 591 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2 в съемно-поворотные кронштейны, смонтированные на опорном кольце.

2. Конвертор по п. 1, отличающи и ся тем, что, с целью исключения вращения корпуса конвертора относительно вертикальной оси, на корпусе против цапф смонтированы вертикальные кронштейны, входящие в соответствующие пазы опорного кольца.

3. Конвертор по п. 1, отличающийся тем, что, с целью исключения осевых смещений корпуса конвертора опорное кольцо выполнено с двумя выступами в нижней части, 5 а корпус конвертора — с двумя кронштейнами с соответствующими пазами, в которые входят выступы опорного кольца.

Приоритет исчислять с 09.02.70
