Спеченный алюминиевый материал

Спеченный алюминиевый материал

Иллюстрации

Показать все

Реферат

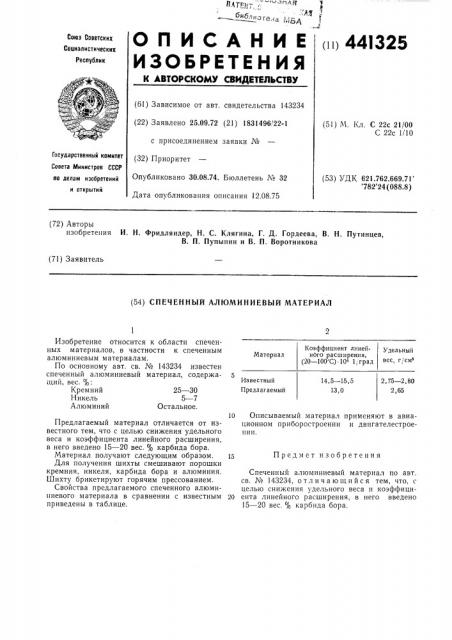

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства 143234 (22) Заявлено 25,09.72 (21) 1831496!22-1 с присоединением заявки № (51) М. Кл. С 22с 21/00

С 22с 1/10

ГосУдаРственный комитет (32) Приоритет

Совета Министров СССР по делам изобретений и открытий

Опубликовано 30.08.74. Бюллетень ¹ 32

Дата опубликования описания 12.08.75 (53) УДК 621.762.669.71 782 24 (088.8) (72) Авторы изобретения И, Н. Фридляндер, Н. С. Клягина, Г, Д. Гордеева, В. Н. Путинцев, В. П. Пупынин и В. П, Воротникова (71) Заявитель (54) СПЕЧЕННЫЙ АЛЮМИНИЕВЫЙ МАТЕРИАЛ

Козффиниент линейного расширения, (20 — 100 C) 10 1, град

Удельный вес, г,/см

Материал

Известный

2,75 — 2,80

2,65

14,5 — 15,5

13,0

Предлагаемый

15 Предмет изобретения

Изобретение относится к области спеченных материалов, в частности к спеченным алюминиевым материалам.

По основному авт. св. № 143234 известен спеченный алюминиевый материал, содержащий, вес. О о:

Кремний 25 — 30

Никель 5 — 7

Алюминий Остальное.

Предлагаемый материал отличается от известного тем, что с целью снижения удельного веса и коэффициента линейного расширения, в него введено 15 — 20 вес. о7о карбида бора.

Материал получают следующим образом.

Для получения шихты смешивают порошки кремния, никеля, карбида бора и алюминия.

Шихту брикетируют горячим прессованием.

Свойства предлагаемого спеченного алюминиевого материала в сравнении с известным приведены в таблице.

10 Описываемый материал применяют в авиационном приборостроении и двигателестроепии.

Спеченный алюминиевый материал по авт. св. № 143234, отличающийся тем, что, с целью снижения удельного веса и коэффици20 ента линейного расширения, в него введено

15 — 20 вес. о с карбида бора.
