Реферат

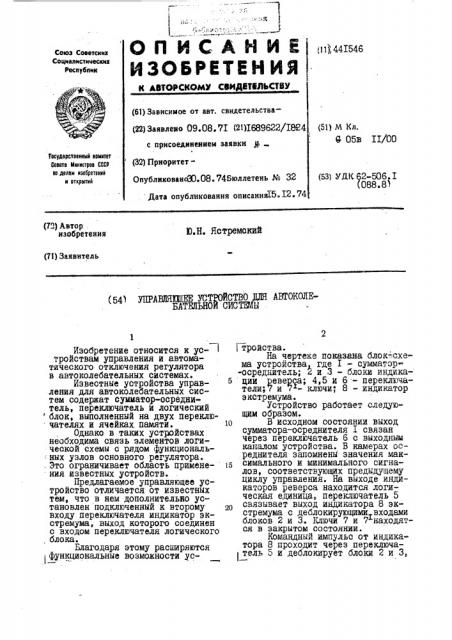

Оп ИСАИ И Е

ИЗОБРЕТЕН ИЯ

;11 ), 44I546

Союз Советских

Социалистимеасих

Республик

К АВТОРСКОМУ СВИДИТВЛЬСТВУ (61) Зависимое от авт. свидетельства(22) Заявлено 09.08. VI (21)Х689622/ПМ?4 (51) М Кл.

9 05в П/00 с присоединением заявки у

Государстееннмй комитет

Совета Мнннотрое СССР ео делам нзооретеннй н отнрытнй (32) Приоритет(53) УЛК 62-506. I (088.8) Опубликованс80.08. 746юллетень № 32

Дата опубликования опнсаний5.I2.74 (72) Автор . изобретения

3),Н, Ястремский (71) Заявитель (54) УПРАБЕЩЦЕЕ УСТРОЙСТВО АВТОКОЛЕБАТЕЙЪНО СИС Ы

Изобретение относится к устройствам управления и автоматического отключения регулятора в автоколебательных системах.

Известные устройства управления для автоколебательных систем содержат сумматор-осреднитель, переключатель и логический блок, выполненный на двух переключателях и ячейках памяти.

Однако в таких устройствах необходима связь элементов логической схемы с рядом функциональ ных узлов основного регулятора. . Это ограничивает область применения известных устройств.

Предлагаемое управляющее устройство отличается от известных тем, что в нем дополнительно установлен подключенный к второму входу переключателя индикатор экстремума, выход которого соединен с входом переключателя логического, блока.

Благодаря этому расширяются функциональные возможности ус! тройства.

На чертеже показана блок-.схе ма устройства„ где I — - суммаеор

-осреднитель; z и 3 — блоки и ика5 ции реверса; 4,5 и 6 — переключатели;7 и 7 - ключи; 8 — индикатор экстремума.

Устройство работает следующим образом.

1о В исходном состоячии выход сумматора-осреднителя I связан через переключатель 6 с выходным каналом устройства. В камерах осреднителя запомненй значения макcMMBJIbHoIо E минимального сигналов, соответствующих предыдущему циклу управления. На выходе индикаторов реверса находится логическая единица, переключатель 5 связывает выход индикатора 8 экстремума с деблокирующими входами блоков 2 и 3. Ключи 7 и 7 находятся в закрытом состоянии.

Командный импульс от индикатора 8 проходит через переключа тель 5 и деблокирует блоки 2 и 3, 44I546

3 после чего переключатели 4 и 5 соединяют выход индикатора 8 с входом блока 2, а переключатель 6 подключает выход Хп основного регулятора к выхо,цнойу каналу устройства. Система включается в работу, определяемую алгоритмом основного регулятора.

После первого реверса системы командный импульс блокирует блок 2. Появившийся на его выходе дискретный сигнал закрывает нормально открытый ключ 7, соединяющий выход регулятора с одним из входов осреднителя J., т.е. запоьмнает значение сигнала, соответствующее первому реверсу. Одновременно выходной сигнал блока 2 поступает на управляющий вход переключателя 4, который соединяет выход переключателя 5 с входом блока 3.

При поступлении импульса, соответствующего второму ревесу системы, блокируется блок 3, закрывается ключ 7, а на втором входе осреднителя I запоминается значение управляющего сигнала, соответствующего моменту второго реверса. Одновременно выходной канал устройства подключаетс.» к

4 осреднителю, а переключатель .5 соединяет вйход индикатора 8 экстремума с деблокирующими входами блоков 2 и 3.

Сумматор-осреднитель выполняет операцию суммирования с одновременным делением результата на коэффициент интерполяции, выбираемый в зависимости от формы статической характеристики и инерционности процесса. Следящая система поддерживает вычисленное значение управляющего сигнала, и цикл поиска заканчивается.

ПРЕДМБТ ИЗОБРЕТЕНИЯ

Управляющее устройство для автоколебательной системы, содержащее сумматор-осреднитель, подключенный к переключателю, и связанный с ними логический блок на двух переключателях и ячейках памяти, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей устройства, в нем дополнительно установлен йодключенный к второму входу переключателя индикатор экстремума, выход которого соединен с входом переключателя логического блока.
