Класс 74 b, 3

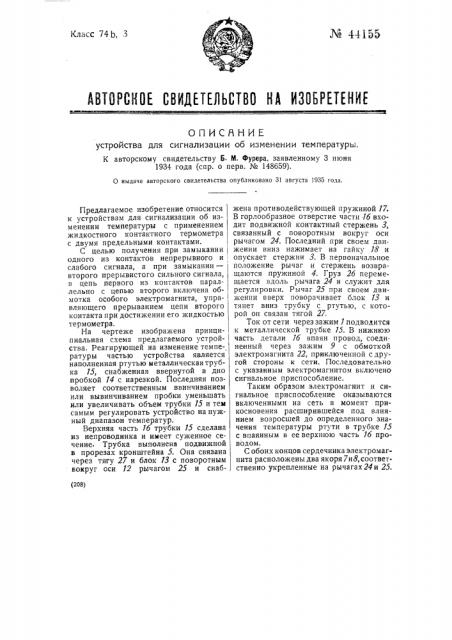

АВТОРСНОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСЯНИЕ устройства для сигнализации об изменении температуры.

К авторскому свидетельству Б. М. Фурера, заявленному 3 июня

1934 года (спр. о перв. № 148659).

0 выдаче авторского свидетельства опубликовано 31 августа 1935 года. (208) Предлагаемое изобретение относится к устройствам для сигнализации об изменении температуры с применением жидкостного контактного термометра с двумя предельными контактами.

С целью получения при замыкании одного из контактов непрерывного и, слабого сигнала, а при замыкании— второго прерывистого сильного сигнала, в цепь первого из контактов параллельно с цепью второго включена обмотка особого электромагнита, управляющего прерыванием цепи второго контакта при достижении его жидкостью термометра.

На чертеже изображена принци- 1 пиальная схема предлагаемого устройства. Реагирующей иа изменение температуры частью устройства является наполненная ртутью металлическая трубка 15, снабженная ввернутой в дно пробкой 14 с нарезкой. Последняя позволяет соответственным ввинчиванием или вывинчиванием пробки уменьшать или увеличивать объем трубки 15 и тем самым регулировать устройство на нужный диапазон температур.

Верхняя часть 1б трубки 15 сделана из непроводника и имеет суженное сечение. Трубка выполнена подвижной в прорезах кронштейна 5. Она связана через тягу 27 и блок 13 с поворотным вокруг оси 12 рычагом 25 и снабжена противодействующей пружиной 17, В горлообразное отверстие части 16 входит подвижной контактный стержень 3, связанный с поворотным вокруг оси рычагом 24. Последний при своем движении вниз нажимает на гайку 18 и опускает стержни 3. В первоначальное положение рычаг и стержень возвращаются пружиной 4. Груз 26 перемещается вдоль рычага 24 и служит для регулировки. Рычаг 25 при своем движении вверх поворачивает блок 13 и тянет вниз трубку с ртутью, с которой он связан тягой 27.

Ток от сети через зажим 1 подводится к металлической трубке 15. В нижнюю часть детали 16 впаян провод, соединенный через зажим 9 с обмоткой электромагнита 22, приключенной сдругой стороны к сети. Последовательно с указанным электромагнитом включено сигнальное приспособление.

Таким образом электромагнит и сигнальное приспособление оказываются включенными на сеть в момент прикосновения расширившейся под Bлиянием возросшей до определенного значения температуры ртути в трубке 15 с впаянным в ее верхнюю часть 16 проводом.

С обоих концов сердечника электромагнита расположены два якоря 7и8, соответственно укрепленные на рычагах 24и 25.

При помощи пробки 14 устанавли- вают такую высоту ртути в трубке 15, чтобы при температуре ниже „начальной" прибор бездействовал, а при

„начальной" температуре расширившаяся ртуть вошла в узкое горлыщко части 16 и замкнула цепь электро-, магнита 22 и сигнального приспособления, в качестве какового может быть, например, взята лампа накаливания.

Если применена сигнальная лампа, то она загорается, так как последовательно с ней включено сопротивление обмотки электромагнита 22.

При замкнутой цепи электромагнита оба якоря 7 и 8 окажутся притянутыми к сердечнику, вследствие чего трубка

15 с ртутью и контактный стержень 3 переместятся вниз. Это будет продолжаться до тех пор, пока расширившаяся ртуть не коснется стержня 3 и обмотка электромагнита не окажется зашунтированной цепью: зажим 1, металлическая трубка 15, ртуть, стержень 3, зажим 2.

Сигнальная лампа зажжется полным накалом и будет так гореть до тех пор, пока стержень 3 не выйдет из соприкосновения со ртутью, причем так как трубка 15 движется в направлении движения стержня, период яркого света будет достаточно продолжительным.

Когда стержень 3 перестанет касаться ртути, ток пойдет опять через обмотку электромагнита 22 и явление повторится.

Путь трубки 15 подбирается более коротким, нежели стержня 3, что дает возможность держать электромагнит 22 разомкнутым определенный промежуток времени. Действительно, когда вследствие повышения температуры произойдет соприкосновение стержня 3 со ртутью к обмотка электромагнита окажется зашунтированной, как стержень, так и трубка 15 поднимутся вверх, причем первый опередит последнюю и столбик ртути окажется в соприкосновении с концом стержня 3 до того момента, пока стержень, плавно поднимаясь, не выйдет из соприкосновения с ртутью.

Чтобы изображать искрение, верхняя часть 16 трубки 15 расширяется и в нее вливается капля глицерина.

При достижении температуры начального (в смысле сигнализации) значения сигнальная лампа зажигается в полнакала и затем ярко вспыхивает. Начинается как бы мигание, Вначале явление это будет медленным. Затем по мере повышения температуры и, следовательно, повышения ртути в трубке 15, мигания участятся. За предельной температурой наступит непрерывный яркий свет. То же произойдет со включенным в сеть звонком. Вначале будут иметь место одиночные плавные удары, затем удары станут все чаще и тревожнее вплоть до непрерывного звонка. Если отрегулировать прибор на высокую температуру, то таковой может служить и для пожарной сигнализации.

Что касается содержимого трубки

15, то в тех случаях, когда прибор отрегулирован на высокую температуру, вместо ртути может быть использован мягкоплавкий металл.

Предмет изобретения.

Устройство для сигнализации об изменении температуры с применением жидкостного контактного термометра с двумя предельными контактами, отличающееся тем, что, с целью получения при замыкании одного из контактов непрерывного и слабого сигнала, а при замыкании второго контакта — прерывистого сильного сигнала, в цепь первого из контактов, параллельно с цепью второго контакта, включена обмотка электромагнита 22, управляющего прерыванием цепи второго контакта при достижении его жидкостью термометра
